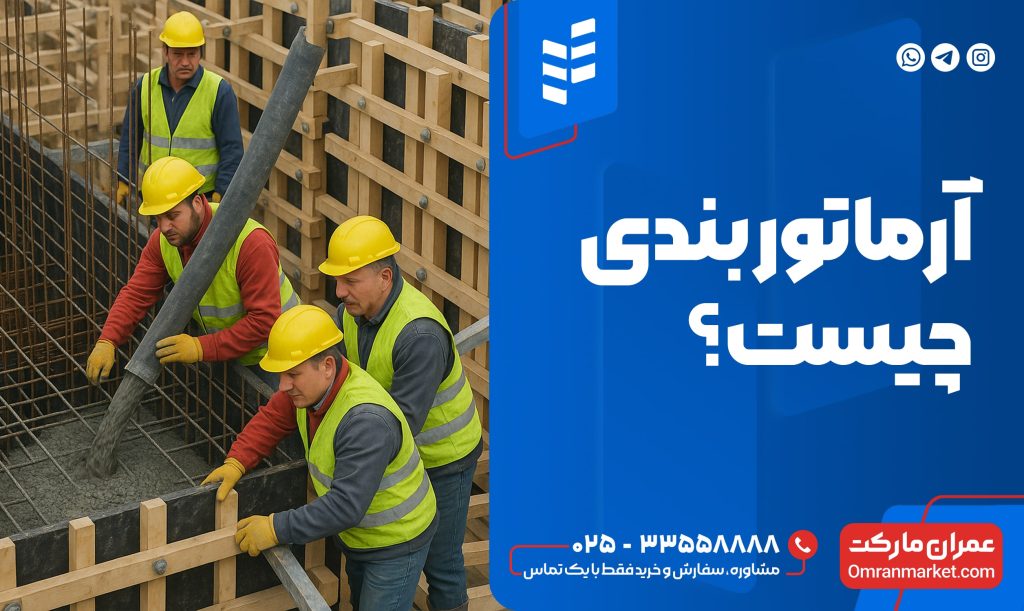

آرماتور بندی چیست؟
اگر تاکنون در حوزه ساخت و ساز فعالیت کرده باشید یا قصد داشته باشید از روند احداث ساختمان مطلع شوید، حتماً با اصطلاح «آرماتور بندی» برخورد کرده اید. سؤال اصلی …
اگر تاکنون در حوزه ساخت و ساز فعالیت کرده باشید یا قصد داشته باشید از روند احداث ساختمان مطلع شوید، حتماً با اصطلاح «آرماتور بندی» برخورد کرده اید. سؤال اصلی این است: آرماتور بندی چیست؟ آرماتوربندی یا ارماتوربندی، فرایندی است که در آن میلگرد ها و فولادهای تقویتی مطابق با نقشه های سازه ایی در جای درست قرار می گیرند تا استحکام، دوام و مقاومت سازه های بتنی تأمین شود. در طرح های عمرانی، از برج ها گرفته تا پل ها و تونل ها، همگی نیازمند اجرای دقیق آرماتوربندی برای ارتقای ظرفیت باربری هستند. در این مقاله، قصد داریم با بیانی جامع و به زبان ساده، به بررسی آرماتوربندی، اهمیت آن در ساختمان، مراحل مختلف اجرا، نکات کلیدی، چالش های آن و راهکارهای بهبود بپردازیم. همچنین، بخش پرسش های متداول نیز برای پاسخ به سؤالات رایج در حوزه آرماتوربندی ساختمان در نظر گرفته شده است. در نهایت، با جمع بندی نکات مهم، نگاهی کلی به این فرایند خواهیم داشت تا با درکی کامل تر از این موضوع، بتوانید پروژههای ساختمانی را با دقت و کارایی بیشتری اجرا کنید.
تعریف اولیه و اهمیت آرماتور بندی در سازه های بتنی
آرماتور بندی چیست؟
به صورت کلی، آرماتوربندی یا مسلح کردن بتن عبارت است از قراردادن میلگرد ها در قالب سازه و بستن یا جوشکاری آنان طبق الگوی مشخص. در تمام سازههای بزرگ و کوچک بتنی مانند ستون ها، تیرها، دال ها، فونداسیون و حتی دیوارهای برشی، میلگردهای فولادی به صورت منظم و محکم در کنار یکدیگر قرار می گیرند. این انسجام بین میلگردها و بتن باعث می شود سازه در برابر نیروهای کششی و خمشی از مقاومت بالاتری برخوردار باشد.
جایگاه آرماتوربندی در صنعت ساختمان
امروزه در اکثر پروژه های عمرانی، بتن ماده اصلی سازه است؛ از این رو، آرماتوربندی ساختمان نقشی غیر قابل انکار در استحکام بنا ایفا می کند. سازه های بتنی از پل ها و راه ها گرفته تا ساختمان های مرتفع و سوله های صنعتی همه با ترکیبی از بتن و فولاد تقویت شده ساخته می شوند. کاهش هزینه های نگهداری و افزایش دوام طولانی مدت سازه از جمله مزایای عمده آرماتوربندی به شمار می رود.
مصالح ابزار و تجهیزات آرماتور بندی
میلگرد (فولاد تقویتکننده)
- انواع میلگرد: میلگرد ها بر اساس جنس و روش تولید در دسته های مختلف طبقه بندی می شوند؛ میلگرد ساده، میلگرد آجدار، میلگردهای کلافی و غیره.
- ویژگیهای مهم: استحکام کششی بالا، مدول الاستیسیته مناسب و ضریب انبساط حرارتی نزدیک به بتن از خصوصیات کلیدی میلگرد های فولادی است.
مفتولهای آرماتوربندی
مفتول آرماتوربندی برای بستن میلگرد ها به یکدیگر به کار می رود. این مفتول ها عموماً از جنس فولاد نرم ساخته شده و دارای انعطاف پذیری بالایی هستند. از نظر ضخامت و مقاومت، بنا به نوع پروژه، انتخاب مفتول مناسب ضروری است.
اسپیسر
برای تنظیم فاصله میلگردها از سطح قالب یا کف سازه، از قطعه ایی به نام اسپیسر استفاده می شود. اسپیسرها ممکن است پلاستیکی، فلزی یا بتنی باشند. اهمیت این قطعه در این است که پوشش بتنی مناسب را تضمین می کند تا آرماتورها در برابر رطوبت، خوردگی و سایر آسیب های محیطی محافظت شوند.
ابزار کار آرماتوربند
کار آرماتوربند ها نیازمند ابزارهای مخصوصی چون انبردست آرماتوربندی، قیچی مخصوص برش میلگرد، دستگاه خم کن میلگرد و گاهی دستگاه جوش است. استفاده صحیح از این تجهیزات، علاوه بر بالا بردن سرعت اجرا، کیفیت نهایی کار را تضمین می کند.
میلگرد ساده
- کاربرد: اغلب برای کلاف بندی و آرماتورهای عرضی سبک به کار می رود. در جایی که نیروهای کششی چندان بالا نباشد، از این میلگرد بهره می گیرند.
- ویژگی: عدم وجود آج روی سطح آن باعث شده تا هنگام جایگذاری نیاز به ملاحظات خاصی باشد تا از لغزش آن در بتن جلوگیری شود.
میلگرد آجدار
- کاربرد: میلگرد آجدار عمده ترین گزینه برای آرماتوربندی ساختمان محسوب می شود. در فونداسیون، ستون، تیر و دال از این نوع میلگرد زیاد استفاده میشود.
- ویژگی: وجود آج بر روی میلگرد باعث بهبود پیوستگی و چسبندگی میلگرد و بتن می شود و ظرفیت کششی بالاتری را فراهم می آورد.
میلگرد کلاف
- کاربرد: برای دورپیچ ها، رکابی ها و ساخت کلاف های بتن مسلح بسیار کارآمد است.
- ویژگی: انعطاف پذیری بالایی دارد و برای شکل دهی آسان دور خاموت ها یا بخشی از المان های پیچیده به کار می رود.
میلگردهای پوششی (Top Bars و Bottom Bars)
- کاربرد: در دال های بتنی افقی مانند سقف ها، میلگردهای پوششی نقش اصلی در تحمل نیروهای خمشی را به عهده دارند.
- ویژگی: این میلگردها معمولاً در بالا (Top Bars) و پایین (Bottom Bars) مقطع دال قرار می گیرند تا در برابر لنگرهای مثبت و منفی، مقاومت لازم ایجاد شود.
مراحل اجرای آرماتوربندی ساختمان
مطالعه نقشههای سازه
قبل از هر عملیات آرماتوربندی، باید نقشه های سازه ایی در اختیار باشد تا مهندس اجرا و آرماتوربندان بدانند چه نوع میلگردی، با چه قطری و در چه فاصله ایی به کار رود. هرگونه اشتباه در خواندن نقشه، می تواند مقاومت نهایی سازه را به خطر اندازد.
برش و خمکاری میلگرد
پس از مشخص شدن طول های مورد نیاز، میلگردها باید با قیچی مخصوص برش زده شوند. سپس براساس انحنای مورد نیاز، با دستگاه خمکن میلگرد تحت زاویههای مجاز خم شوند. دقت در این مرحله کلیدی است: اگر خمکاری مطابق استاندارد نباشد، احتمال ترک خوردگی میلگرد در نقاط خم وجود دارد.
بررسی نهایی و نظارت
پس از اجرای تمام میلگردها، در صورت لزوم سرمهندس یا ناظر پروژه، آرماتوربندی را از نظر تعداد، قطر، فاصله، کاور و کیفیت اتصالات بازرسی می کند. در صورت تأیید، بتن ریزی آغاز می شود.
بتنریزی
هرچند محور اصلی این مقاله، آرماتوربندی است، اما باید دانست اجرای صحیح آرماتوربندی، درنهایت با بتن ریزی تکمیل می شود. ترکیب دقیق سیمان، شن، ماسه، آب و مواد افزودنی برای دستیابی به بتن با مقاومت مورد نیاز الزامی است.
استانداردها و مقررات مربوط به آرماتوربندی
آییننامههای داخلی
در ایران، مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمانهای بتنآرمه) از مهم ترین مراجع برای تعیین الزامات و اصول اجرایی آرماتوربندی ساختمان به شمار می رود. در این مبحث، مواردی همچون حداقل پوشش بتنی، فاصله مجاز بین میلگردها، نسبت فولاد به سطح مقطع بتن و روش های ارزیابی کیفی توضیح داده شده است.
آییننامههای بینالمللی
استاندارد (ACI (American Concrete Institute در سطح جهانی کاربرد دارد و به تفصیل درخصوص طراحی و اجرای بتنآرمه راهکار ارائه می دهد. همچنین، آییننامه های ASTM برای روش های تست و ارزیابی مصالح فولادی در آرماتوربندی مناسب هستند.
نظام مهندسی و کنترل کیفی
شهرداری ها و نظام های مهندسی معمولاً قبل از صدور پروانه ساخت و در طی فرایند اجرا، بر آرماتوربندی پروژه ها نیز نظارت دارند. انجام تست ها و بازرسی ها توسط آزمایشگاه های مسلحسازی بتن (Concrete Reinforcement Labs) برای اطمینان از کیفیت میلگردها و روش اجرای آنان مرسوم است.
نکات اجرایی و توصیههای فنی در آرماتوربندی
همپوشانی میلگردها (Lap Splice)
گاهی طول میلگردها برای پوشش کامل سازه کافی نیست و نیاز به هم پوشانی یا وصله کردن میلگردها وجود دارد. میزان هم پوشانی طبق آیین نامه و بر اساس قطر میلگرد تعیین می شود تا نیروی کششی به خوبی منتقل شود.
کاور بتنی
فاصله میلگرد تا سطح قالب، باید طبق استاندارد رعایت شود. اگر کاور بتنی کمتر از حد لازم باشد، میلگرد در معرض خوردگی قرار گرفته و اگر کاور بیش از اندازه باشد، ظرفیت باربری مقطع کاهش می یابد.
قرارگیری صحیح خاموتها
خاموت، دور تا دور آرماتورهای طولی را احاطه می کند و مانع از کمانش میلگردهای طولی در هنگام فشار محوری و لرزه می شود. فواصل خاموت ها باید طبق نقشه و آیین نامه رعایت گردد.
استحاکم اتصالات
برای جلوگیری از جا به جایی میلگردها حین بتن ریزی، اتصالات سیمی یا جوشی محکمی لازم است. در مواردی که احتمال لرزش یا قالب بندی افقی حین بتن ریزی وجود دارد، پایداری میلگردها اهمیت دو چندان پیدا می کند.
کنترل کیفیت در کارگاه
کیفیت میلگردها از جنبه هایی مثل تنش تسلیم، مقاومت کششی نهایی و جنس فولاد باید بررسی شود. اگر میلگرد دارای زنگ زدگی یا خوردگی شدید باشد، لازم است پیش از استفاده، تمیز یا تعویض گردد.
مشکلات متداول و چالشهای آرماتوربندی
خم نادرست میلگردها
عدم استفاده از دستگاه های خم کن استاندارد یا عدم رعایت حداقل شعاع خم کاری، می تواند موجب شکستن یا ترک خوردگی میلگرد شود و درنتیجه عملکرد سازه را به خطر اندازد.
تغییر شکل شبکه آرماتور حین بتن ریزی
در صورت عدم بستن کافی میلگردها، هنگام بتن ریزی و ارتعاش بتن، شبکه میلگرد جا به جا می شود. این امر باعث تغییر کاور بتنی و افت کیفیت در بخش هایی از سازه می گردد.
رعایت نکردن فاصله مهندسی (Spacing)
اگر فاصله بین میلگردها کمتر یا بیشتر از حد استاندارد باشد، توزیع تنش های درونی بتن برهم خورده و احتمال بروز ترک و شکست افزایش می یابد.
خوردگی میلگرد
محیط های مرطوب و مواد مهاجم مانند کلریدها یا سولفات ها می توانند موجب زنگ زدگی میلگرد شوند. استفاده از پوشش های محافظتی یا افزودنی های ضدخوردگی در بتن، در چنین شرایطی ضروری است.
نبود نظارت کافی
در پروژه هایی که نظارت تخصصی کافی انجام نمی شود، آرماتورها ممکن است به اشتباه اعمال شوند یا مشخصات آن ها با نقشه طراحی سازگار نباشد. این امر، خطر مسائل سازه ایی در آینده را بالا می برد.
نکات ایمنی در آرماتوربندی ساختمان
لزوم استفاده از وسایل حفاظت فردی
آرماتوربندان با میلگردهای تیز، ابزار برش و دستگاه خم کن کار می کنند. از این رو، استفاده از دستکش، کلاه ایمنی، عینک محافظ و کفش کار برای جلوگیری از جراحت ضروری است.
ایمنی در حمل و جابهجایی میلگرد
میلگردها سنگین هستند و گوشه های برنده دارند؛ لذا بلند کردن و جا به جایی آن ها باید با دقت و ترجیحاً به کمک ابزار مکانیکی انجام شود. در کارگاه های بزرگ، استفاده از جرثقیل یا بالابر برای انتقال میلگردهای طویل توصیه می شود.
عدم ایستادن روی شبکه آرماتور
قبل از بتن ریزی، برخی افراد عادت دارند روی شبکه میلگرد حرکت کنند. این کار به خم شدن میلگردناقص یا باز شدن اتصالات منجر شده و ایمنی فرد را نیز به خطر می اندازد.
ایمنی در جوشکاری
اگر قرار است با روش جوشکاری، میلگردها به هم متصل شوند، رعایت مقررات ایمنی جوشکاری مانند استفاده از ماسک جوشکاری، دستکش ضد حرارت و حضور تهویه مناسب الزامی است.
کاربردهای مختلف آرماتوربندی در سازههای بتنی

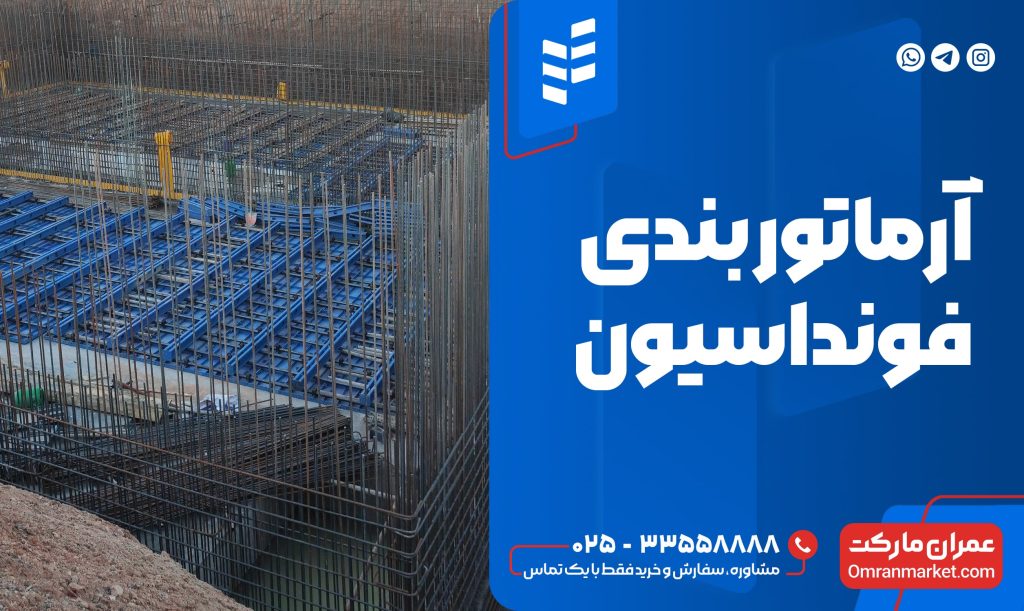

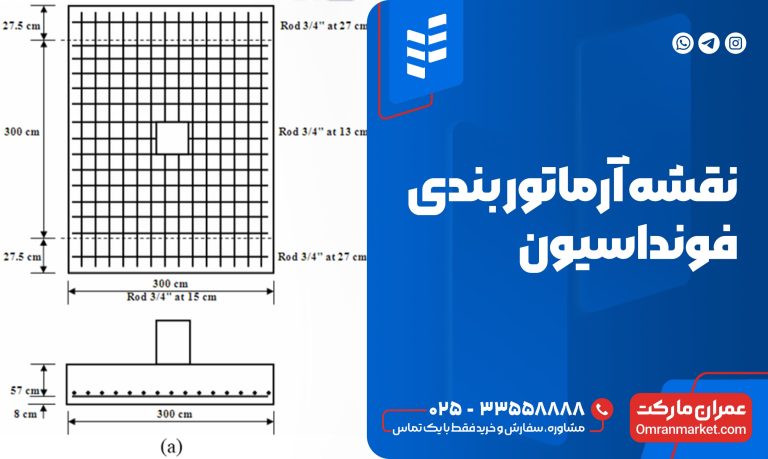

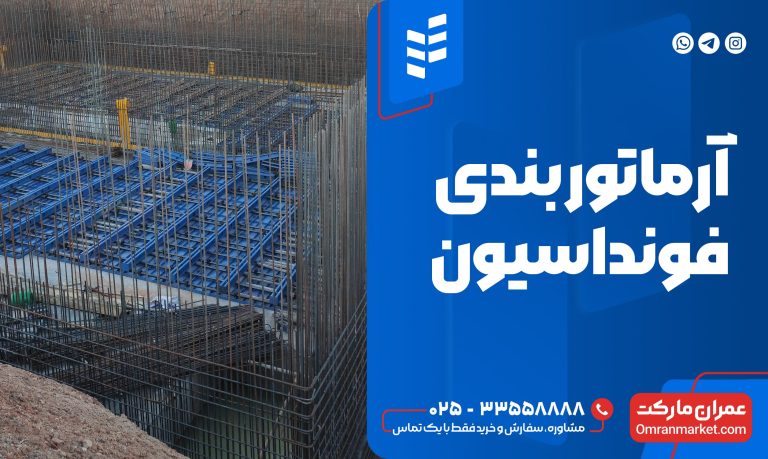

فونداسیون
در پی (فونداسیون) ساختمان، معمولاً از ترکیبی از میلگردهای طولی و عرضی استفاده می شود. هدف اصلی، توزیع بار ستون ها به زمین و تأمین مقاومت در برابر نشست های ناهمگون است.
ستونها
ستون ها مهم ترین عنصر باربر عمودی بهحساب می آیند. علاوه بر میلگردهای طولی قوی، خاموت ها نیز در ستون ها نقش مهمی دارند تا مانع از کمانش میلگردهای طولی و ترک خوردگی بتن شوند.
تیر و دال
در تیرها و دالها، میلگردهای اصلی در بخش های کششی قرار می گیرند و میلگردهای تقویتی (افقی یا خم شده) نیز بسته به نیاز طراحی، افزوده می شوند. در دال های گسترده یا سقف های وسیع، گاهی از میلگردهای مشبک برای توزیع یکنواخت بار استفاده می گردد.
دیوار برشی
در مناطق زلزله خیز، دیوارهای برشی با شبکه منظم میلگردهای عمودی و افقی مسلح می شوند. این دیوارها به جذب و انتقال نیروی جانبی ناشی از زلزله کمک بسیاری می کنند و در استحکام جانبی سازه سهم به سزایی دارند.
سایر کاربردهای ویژه
- سقف های وافل و کوبیاکس: در این نوع سقف ها، شبکه میلگرد به صورت دوطرفه اجرا می شود.
- شمع ها و شافت های بتنی: در پروژه هایی نظیر احداث پل یا برج های مرتفع، آرماتوربندی نقش کلیدی در مقاوم سازی شمع های بتنی دارد.
تأثیر طراحی مهندسی بر آرماتوربندی
نقش مهندس محاسب
طراح سازه با محاسبه نیروهای وارده (بار مرده، بار زنده، بار باد، زلزله و غیره) و استفاده از نرم افزارهای پیشرفته، شمار و قطر مطلوب میلگردها، تعداد خاموت ها و فواصل آن ها را تعیین می کند.
هماهنگی با معمار
اگر طراحی سازه با نقشه های معماری در تضاد باشد، ممکن است برخی المان ها دچار محدودیت فضایی شوند. مهندس آرماتوربند باید راهکار هایی بیابد تا براساس خواست معمار، نقش آرماتوربندی ساختمان به درستی ایفا شود.
نوسازی و مقاومسازی ساختمانهای قدیمی
در مورد ساختمان های قدیمی که نیاز به مقاوم سازی دارند، آرماتوربندی جدید ممکن است با روش های خاصی مانند کاشت میلگرد در بتن موجود یا استفاده از صفحات فولادی تقویتی همراه باشد. این روش ها برای افزایش ظرفیت باربری سازه کاربرد دارند.
سوالات متداول
آیا همه میلگردها برای آرماتوربندی ساختمان مناسب هستند؟
خیر، بسته به نوع پروژه و شرایط محیطی، میلگرد های مختلفی به کار می رود. میلگرد آجدار برای اسکلت اصلی سازه مناسب تر است، در حالی که میلگرد ساده یا کلاف بیشتر برای تنگ ها و دورپیچ ها استفاده می شوند.
چرا کاور بتنی تا این حد مهم است؟
کاور بتنی از میلگرد در برابر رطوبت و عوامل خورنده محافظت می کند. اگر ضخامت کاور کم باشد، خوردگی میلگرد محتمل است؛ و اگر کاور بیش از اندازه باشد، ممکن است ظرفیت باربری مقطع کاهش یابد.
آیا می توان از جوشکاری به جای بستن مفتول برای میلگردها استفاده کرد؟
اصل کلی در مقررات جهانی این است که بستن با مفتول روش استاندارد و کم هزینه تری است. جوشکاری میلگرد در برخی بخش ها مجاز است، اما نیاز به مهارت بالا و رعایت آیین نامه دارد تا به خواص فولاد آسیب وارد نشود.
آیا جایگذاری میلگرد در فونداسیون با ستون یا تیر متفاوت است؟
در فونداسیون معمولاً از شبکه ایی دو طرفه و چگال استفاده می شود چرا که باید بار تمام ستون ها را تحمل کند. اما در ستون یا تیر، طراحی متفاوت است و حتماً خاموت یا تنگ های جانبی برای کمانش میلگردها لازم است.
چگونه از استحکام میلگرد قبل از آرماتوربندی اطمینان حاصل کنیم؟
انجام آزمایش های استاندارد کشش میلگرد، بررسی گواهینامه کارخانه تولید کننده و بازرسی عینی از لحاظ زنگ زدگی یا ترک، از روش های ارزیابی کیفیت میلگرد هستند.
نقش آرماتوربندی در مقابله با زلزله چیست؟
در مناطق زلزله خیز، میلگردها با آرایش خاصی طراحی می شوند تا نیروهای جانبی ناشی از زلزله را جذب و تخلیه کنند. این امر از ریزش سازه و ایجاد خسارات شدید ممانعت می کند.
آیا در آرماتوربندی ساختمان های پیشساخته هم از اصول خاصی پیروی می شود؟
بله، در ساختمان های پیش ساخته نیز قطعات بتنی از پیش با میلگرد مسلح می شوند و هنگام نصب در محل، اتصالات فولادی بین قطعات برقرار می شود. نکته مهم، رعایت کیفیت در کارخانه، حمل و نقل و نصب قطعات است.
آیا مقاومت کششی میلگرد در تمام طول عمر سازه ثابت می ماند؟
اگر میلگرد در معرض خوردگی و زنگ زدگی قرار نگیرد و طراحی و اجرای سازه درست باشد، مقاومت کششی عملاً ثابت می ماند. عوامل محیطی، رطوبت و نفوذ یون های مضر می تواند با گذشت زمان، خواص میلگرد را کاهش دهد.
آیا می توان عملیات آرماتوربندی را بدون داشتن ناظر یا مهندس انجام داد؟
این کار به شدت توصیه نمی شود. نظارت مناسب مهندس یا کارشناس مجرب، تضمین می کند نقشه ها درست خوانده شوند و فرایند آرماتوربندی مطابق آیین نامه پیش رود. اجرای غیراصولی می تواند مخاطرات جبران ناپذیری در پی داشته باشد.
جمع بندی
روشن است که موفقیت هر پروژه بزرگ عمرانی یا ساختمان مسکونی، ارتباط تنگاتنگی با دقت و کیفیت در آرماتوربندی دارد. در واقع، آرماتورها ستون فقرات استحکام سازه هستند و با پیوستن به بتن، ترکیبی ایدئال را به وجود می آورند که هم در برابر فشار و هم کشش مقاومت می کند.
نکته مهم این است که اجرای صحیح آرماتوربندی ساختمان تنها به دانش فنی محدود نمی شود؛ بلکه تجربه میدانی، نظارت مستمر و رعایت همه جانبه ایی از اصول ایمنی و استانداردهای کیفی را می طلبد. با رعایت مواردی همچون همپوشانی مناسب میلگردها، پوشش بتنی کافی، اجرای خاموت ها در نقاط بحرانی و استفاده از ابزارهای باکیفیت، می توان احتمال بروز ترک و دیگر مشکلات سازه ایی را به حداقل رساند.
علاوه بر این، آگاهی از چالش ها و مشکلات متداول در آرماتوربندی (مانند خم کاری نادرست، فاصله گذاری اشتباه و خوردگی میلگردها) و تلاش برای رفع آن ها، کلید ارتقای ماندگاری و مقاومت سازه است. بنابراین، توجه به جزئیات هر مرحل مطالعه نقشه ها تا بازرسی قبل از بتن ریزی کاملاً ضروری است.
در پایان، باید خاطرنشان کرد که پیشرفت فناوری و ابداع روش های نوین در صنعت ساختوساز، منجر به ظهور متدهای جدیدی مانند استفاده از میلگرد های کامپوزیتی و سیستم های پیشتنیده یا پستنیده شده است. با این حال، اصول کلیدی آرماتوربندی بر پایه محاسبات سازه ایی، مصالح با کیفیت و اجرای دقیق همچنان نقش اساسی را ایفا می کند. از این رو، با به کارگیری نیروی متخصص و رعایت استانداردهای موجود، می توان سازه هایی ایمن، بادوام و مطابق با نیازهای امروز بنا کرد.
