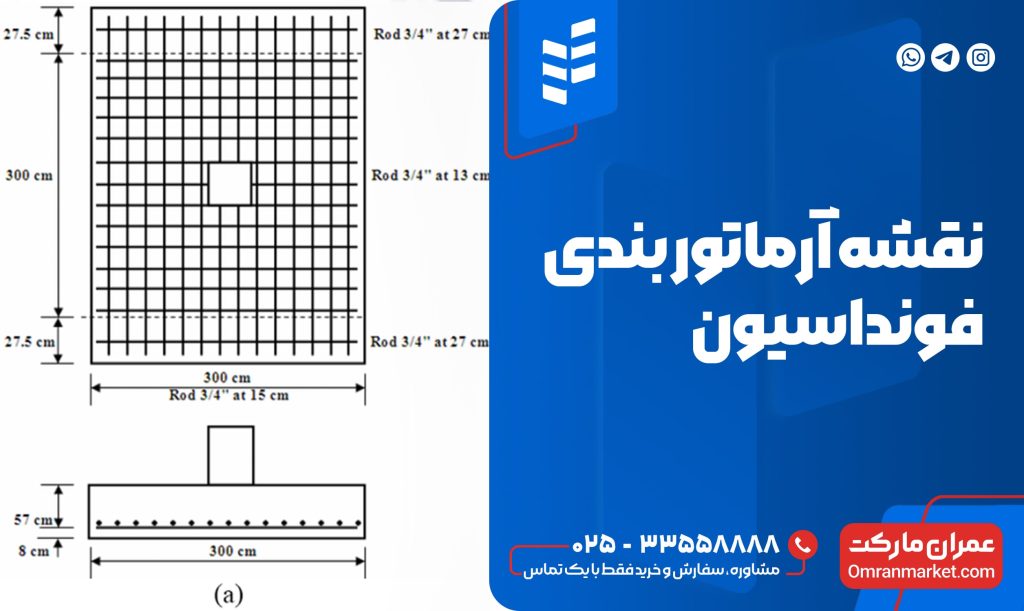

نقشه آرماتور بندی فونداسیون

نقشه آرماتور بندی فونداسیون یکی از مهم‌ ترین اسناد فنی در هر پروژه ساختمانی به شمار می‌ آید. این نقشه، راهنمای اصلی برای تعیین چیدمان، تعداد و نوع میلگردهای مورد …

نقشه آرماتور بندی فونداسیون یکی از مهم‌ ترین اسناد فنی در هر پروژه ساختمانی به شمار می‌ آید. این نقشه، راهنمای اصلی برای تعیین چیدمان، تعداد و نوع میلگردهای مورد نیاز بخش زیرین سازه است و نقش چشمگیری در تضمین مقاومت و دوام ساختمان ایفا می‌ کند. با توجه به اینکه پایداری و باربری سازه مستقیماً به عملکرد فونداسیون وابسته است، هرگونه ضعف در طراحی یا اجرای آرماتوربندی می‌ تواند خسارات جبران‌ ناپذیری به سازه وارد نماید.

از سوی دیگر، نقشه آرماتور بندی فونداسیون نه‌ تنها به استحکام بنا در برابر بارهای ثقلی کمک می‌ کند، بلکه در برابر نیروهای جانبی ناشی از باد یا زلزله نیز نقش تعیین‌کننده‌ ایی دارد. به همین دلیل، مباحث جدید آیین‌نامه‌ ها و مقررات ملی ساختمان، بر ضرورت رعایت دستورالعمل‌ های به‌ روز در طراحی و اجرای فونداسیون تأکید ویژه‌ ایی دارند. در همین راستا، آموزش نقشه خوانی فونداسیون ساختمان نیز برای تمامی دست‌اندرکاران ساخت‌ و ساز، از مهندسان مشاور گرفته تا پیمانکاران اجرایی، ضروری است تا بتوانند جزئیات نقشه را بدون هرگونه ابهامی تفسیر کنند و از آن برای بالا بردن کیفیت و ایمنی سازه بهره گیرند.



اهمیت نقشه آرماتور بندی فونداسیون

نقش فونداسیون در تحمل بارهای سازه

فونداسیون به‌ عنوان نخستین بخش سازه که بارهای ثقلی و جانبی را به زمین منتقل می‌ کند، یکی از حساس‌ ترین اجزای ساختمان است. هرگونه اشکال در طراحی یا اجرای فونداسیون، می‌ تواند مقاومت کل بنا را کاهش داده و منجر به نشست‌ های ناخواسته یا حتی تخریب سازه شود. از همین رو، نقشه آرماتور بندی فونداسیون در تعیین کمیت و کیفیت میلگردها و چگونگی قرارگیری آن‌ها اهمیت بسزایی دارد.



تأثیر کیفیت آرماتور بندی بر عملکرد سازه

کیفیت آرماتور بندی، هم در مرحله طراحی و هم در مرحله اجرای فونداسیون، تأثیر مستقیمی بر عملکرد سازه دارد. در صورت رعایت نکردن اصول طراحی، احتمال ایجاد ترک‌ های برشی، خمش بیش از حد، یا گسیختگی موضعی در اعضای فونداسیون افزایش می‌ یابد. بنابراین، آشنایی کامل با الزامات مندرج در مقررات ملی ساختمان، به‌خصوص مبحث نهم و دهم، برای مهندسان و پیمانکاران بسیار ضروری است.



نیاز به آموزش نقشه خوانی فونداسیون ساختمان

علاوه بر نیاز به نقشه‌ ایی دقیق، مهارت در آموزش نقشه خوانی فونداسیون ساختمان از سوی مجریان، آرماتوربندها و ناظرین بسیار مهم است. درک درست علائم و نشانه‌ های ترسیمی، تشخیص محل قرارگیری میلگردها، و رعایت فواصل و پوشش بتنی از نکات کلیدی در کیفیت اجرای نهایی فونداسیون به شمار می‌رود.



اجزای کلیدی نقشه آرماتور بندی فونداسیون

پلان کلی فونداسیون

پلان کلی، نمایی بالاسری از شکل و ابعاد فونداسیون را نشان می‌ دهد. در این قسمت، نوع فونداسیون (منفرد، نواری، گسترده یا شمعی) به همراه خطوط و محورهای مرجع سازه مشخص می‌ شود. بسته به پهنه‌ بندی زمین و نوع سازه، نقشه آرماتور بندی فونداسیون می‌ تواند جزئیات متفاوتی داشته باشد.



جزئیات میلگردهای طولی، عرضی و تقویتی

در بخشی از نقشه آرماتور بندی فونداسیون، میلگردهای طولی، عرضی و میلگردهای تقویتی نمایش داده می‌ شوند. تعداد، سایز و محل قرارگیری این میلگردها مطابق محاسبات سازه و آیین‌نامه‌ های مربوط تعیین می‌ شود. در جداولی که معمولاً در کنار نقشه قرار می‌ گیرند، اطلاعاتی نظیر قطر میلگرد (برحسب میلی‌متر)، طول مهاری، طول وصله، و فاصله میلگردها قابل مشاهده است.



نمادها و نشانه‌های متداول در نقشه

نقشه‌های آرماتور بندی، غالباً متکی بر نشانه‌ ها، حروف، اعداد و علائمی هستند که به‌ صورت استاندارد در محیط مهندسی عمران به کار می‌ روند. به‌ عنوان نمونه:

  • علامت Ø برای نشان دادن قطر میلگرد استفاده می‌شود.
  • حرف T یا (Top) برای میلگردهای بالایی و حرف B یا (Bottom) برای میلگردهای پایینی در یک مقطع.
  • نشانه U، L یا J برای خم‌های انتهایی میلگرد و شکل قلاب‌ها به‌کار می‌رود.



ضخامت کاور بتنی

پوشش بتنی روی میلگردها در نقشه آرماتور بندی فونداسیون با نماد یا عدد مخصوصی مشخص می‌ شود. میزان کاور بتنی بر اساس شرایط محیطی (خشک، مرطوب، خورنده یا ساحلی) و ضوابط آیین‌ نامه‌ ایی تعیین می‌ گردد. در ایران، طبق مبحث نهم و دهم مقررات ملی ساختمان، برای فونداسیون‌ ها معمولاً کاور ۵۰ تا ۷۵ میلی‌ متر در نظر گرفته می‌ شود.



انواع فونداسیون و تأثیر آن بر نقشه آرماتور بندی

فونداسیون منفرد (Isolated Footing)

این نوع فونداسیون معمولاً برای ساختمان‌ های سبک یا ستون‌ های منفرد استفاده می‌ شود. در نقشه آرماتور بندی فونداسیون منفرد، میلگردهای اصلی در دو راستای عمود بر هم قرار داشته و بسته به ابعاد پای ستون و بار وارده، ممکن است نیاز به آرماتور تقویتی در قسمت بالایی یا پایینی باشد.



فونداسیون نواری (Strip Footing)

در ساختمان‌ هایی با دیوارهای باربر یا ستون‌ های پشت سر هم، فونداسیون نواری به کار می‌رود. در این روش، نوار بتنی سرتاسری در امتداد طول دیوار یا محور ستون‌ ها اجرا می‌ شود. در نقشه آرماتور بندی فونداسیون نواری، ضمن مشخص بودن عرض و ضخامت نوار، تعداد و قطر میلگردهای طولی و عرضی به‌ طور دقیق معین می‌ شوند.



فونداسیون گسترده (Mat Foundation)

در سازه‌هایی که بارهای سنگینی بر سطح محدود وارد می‌ شود یا زمین از مقاومت کمتری برخوردار است، از فونداسیون گسترده استفاده می‌ گردد. این نوع فونداسیون، کل مساحت زیر ساختمان را در بر می‌ گیرد. نقشه آرماتور بندی فونداسیون گسترده، اغلب پیچیده‌ تر و دارای چند شبکه میلگرد متقاطع (Top و Bottom) است. به دلیل تراکم میلگردها، طراحی و اجرای آن نیازمند تجربه و دقت بالاست.



فونداسیون شمعی (Pile Foundation)

در مواردی که زمین زیر شالوده دارای ظرفیت باربری کم باشد و نتوان با فونداسیون سطحی به مقاومت مطلوب دست یافت، شمع‌ ها به کار می‌ روند. آرماتوربندی شمع‌ ها و اتصال آن‌ ها به سرشمع (Pile Cap) بخش مهمی از نقشه آرماتور بندی فونداسیون شمعی را تشکیل می‌ دهد. در این حالت، اطلاعات مربوط به تعداد، قطر، طول و فاصله شمع‌ ها و نیز چگونگی توزیع میلگردهای طولی و عرضی در سرشمع‌ ها ضروری است.



مبانی طراحی آرماتورها در فونداسیون بر اساس مقررات ملی ساختمان



مراجع آیین‌نامه‌ ایی: مبحث نهم و دهم

در ایران، مقررات ملی ساختمان در قالب مباحث گوناگون ارائه می‌ شود که برای طراحی بتن مسلح و محاسبه میلگردها، مبحث نهم و دهم اهمیت ویژه‌ ایی دارند. در ویرایش‌ های جدید این مباحث، کنترل برش پانچ (Punching Shear) در فونداسیون‌های گسترده و روش‌ های طراحی مدرن برای آرماتور عرضی در فونداسیون نواری یا منفرد به‌ روزرسانی شده است.



کنترل خمش و برش فونداسیون

بر اساس محاسبات سازه، طراح موظف است مقطع فونداسیون را در برابر خمش مثبت (در وسط دهانه) و منفی (در نزدیکی ستون‌ها) و همچنین برش یک‌طرفه و برش دوطرفه کنترل کند. نقش میلگردهای فوقانی (Top Bars) در کنترل خمش منفی و میلگردهای تحتانی (Bottom Bars) در کنترل خمش مثبت نمایان است. در عین حال، خاموت‌ ها و ادوات برشی دیگر نیز در صورت لزوم اضافه می‌ شوند.



ضریب اطمینان و ترکیبات بارگذاری

در آیین‌ نامه‌ های جدید، ترکیبات بارگذاری بر اساس شرایط مختلف (دائمی، زلزله، باد، و غیره) تعیین می‌ شود. همچنین، ضریب اطمینان برای طراحی میلگردها در فونداسیون با در نظر گرفتن اثرات همزمان بارهای ثقلی و جانبی در نظر گرفته می‌ شود. در ویرایش‌ های جدید مقررات، توصیه‌ های خاصی برای طراحی سازه در مناطق لرزه‌خیز ارائه شده تا مقاومت و شکل‌ پذیری فونداسیون تضمین شود.



دستورالعمل‌ ها و کدهای ساختمانی جدید در نقشه آرماتور بندی فونداسیون

توجه به الزامات لرزه‌ای

یکی از مهم‌ ترین تغییرات در دستورالعمل‌ های جدید مربوط به الزام رعایت الزامات لرزه‌ ایی است. قرارگیری مناسب سنجاقی‌ ها، طول مهاری کافی، و جزئیات خم‌ کاری میلگرد جهت تأمین شکل‌ پذیری بالا، در طراحی فونداسیون مناطق با خطر لرزه‌ خیزی زیاد اهمیت دارد.



کنترل ترک‌ خوردگی و دوام

با توجه به اهمیت دوام سازه در طول عمر مفید، در آیین‌نامه‌ های جدید بر کنترل عرض ترک و کاهش نفوذ عوامل خورنده تأکید بیشتری شده است. کاور بتنی مناسب، استفاده از میلگردهای پوشش‌ دار یا مقاوم در برابر خوردگی (در مناطق ساحلی و خورنده)، و دقت در اجرای درزهای انبساط و انقباض از جمله مواردی است که در نقشه آرماتور بندی فونداسیون باید لحاظ شود.



استفاده از میلگردهای با مقاومت بالاتر

در برخی پروژه‌ها، به‌ ویژه ساختمان‌ های بلند مرتبه یا سازه‌ های صنعتی، استفاده از میلگردهای با استحکام بالا (مانند A3 یا A4) رایج شده است. در نقشه آرماتور بندی فونداسیون، باید مشخصات این میلگردها به‌طور دقیق درج شود تا مجری متوجه نیاز به روش‌های خاص خم‌ کاری و وصله‌ گیری گردد.



کنترل کیفی در مرحله اجرا

کد های جدید بر اهمیت نظارت‌ های دوره‌ ایی طی اجرای آرماتور بندی فونداسیون تأکید دارند. از جمله موارد الزامی، بازرسی دقیق از میلگردها پیش از بتن‌ریزی، کنترل فاصله اسپیسرها، اطمینان از تمیز بودن میلگردها، و اعمال دستورالعمل‌ های ایمنی کارگاهی است.



مراحل تهیه نقشه آرماتور بندی فونداسیون

مطالعات اولیه خاک و ژئوتکنیک

پیش از طراحی فونداسیون و ارائه نقشه آرماتور بندی، لازم است مطالعات ژئوتکنیک و تعیین ظرفیت باربری و نوع خاک صورت گیرد. نتایج این مطالعات، مبنای اصلی در انتخاب نوع فونداسیون و میزان و قطر میلگردها می باشد.



مدلسازی سازه و بارگذاری

طراح سازه، مدل سه‌ بعدی سازه یا تحلیل دو بعدی را بر اساس پلان معماری و اطلاعات خاک انجام می‌ دهد و نیروهای وارد بر اجزای سازه، از جمله ستون و دیوارها را تعیین می‌ کند. سپس این نیروها برای طراحی فونداسیون به کار می‌ روند.



طراحی فونداسیون و تعیین میلگردها

در طراحی فونداسیون بر اساس خروجی‌ های تحلیل سازه، طراح مقادیر آرماتور مورد نیاز در جهت‌ های مختلف را محاسبه می‌ کند. با در نظر گرفتن ضریب اطمینان و ضوابطی نظیر حداقل و حداکثر درصد میلگرد، نقشه اولیه آرماتور بندی تهیه می‌ شود.



کنترل و بازنگری نقشه

پس از تهیه نقشه اولیه، ضروری است که نقشه توسط مهندس محاسب ارشد یا ناظر ذی‌صلاح بازنگری شود تا هر گونه مغایرت با الزامات آیین‌ نامه‌ ایی یا خطای احتمالی اصلاح گردد. در این مرحله، معمولاً تعامل تنگاتنگی با واحد نظارت یا کارفرما صورت می‌ گیرد.



ترسیم نهایی نقشه آرماتور بندی

در گام نهایی، نقشه‌ ها در قالب‌ های استاندارد (نظیر A3، A1 و غیره) به‌ صورت دقیق و خوانا ترسیم و به همراه جداول میلگرد، جزئیات خم‌ کاری و برش میلگردها و توضیحات تکمیلی آماده تحویل به کارگاه می‌ شوند.



اصول نظارت بر اجرای آرماتور بندی فونداسیون

بررسی میلگردها و چیدمان

ناظر یا مهندس اجرایی موظف است پس از ورود میلگرد به کارگاه، از نظر قطر، کیفیت، آلودگی‌ های سطحی و زنگ‌ زدگی آن را بررسی کند. سپس، چیدمان میلگرد مطابق نقشه آرماتور بندی فونداسیون کنترل شود. هرگونه اختلال در فاصله میلگردها یا عدم رعایت طول مهاری باید بلافاصله تصحیح گردد.



کنترل کاور بتنی

به‌منظور دستیابی به مقاومت و دوام مناسب در سازه، کاور بتنی طبق جدول نقشه و استانداردها برقرار باشد. استفاده از اسپیسرهای پلاستیکی یا بتنی در محل دقیق لازم است تا ضخامت کاور از ابتدا تا انتهای شبکه میلگردی یکسان و طبق نقشه باشد.



کنترل وصله‌ها

در صورت نیاز به وصله‌ کردن میلگرد، طول اورلب (Overlap) باید مطابق مبحث نهم یا دهم مقررات ملی ساختمان اجرا شود. در میلگردهای قطور یا شرایط محیطی نامناسب، می‌توان از وصله مکانیکی (کوپلر) استفاده کرد تا هم سرعت کار افزایش یابد و هم درصد خطای کارگاهی کاهش یابد.



رعایت جزئیات خم و قلاب

زاویه خم میلگرد و شکل قلاب‌ها، اندازه طول مستقیم قبل و بعد از خم از جمله جزئیاتی است که در اجرای صحیح اهمیت زیادی دارد. عدم رعایت این نکات می‌ تواند منجر به تمرکز تنش در محل خم یا کاهش مقاومت برشی عضو شود.



آموزش نقشه خوانی فونداسیون ساختمان

هدف از آموزش نقشه خوانی فونداسیون ساختمان آشنا کردن مهندسان، تکنسین‌ ها و کارگران با نحوه تفسیر علائم و داده‌ های مندرج در نقشه‌ ها و مدارک فنی است. برای درک بهتر، افراد باید مراحل زیر را رعایت کنند:

  • مرور کلی نقشه‌ها: ابتدا باید دیدی کلی از پلان‌ های آرماتوربندی، مقاطع عرضی و جداول میلگرد به دست آورد.
  • تشخیص جهت قرارگیری میلگردها: در پلان، میلگردهای جهت طولی و عرضی را با دقت بررسی کنید. اگر نقشه دو لایه (Top و Bottom) داشته باشد، تفاوت این دو را درک نمایید.
  • توجه به جداول خلاصه میلگردها: جداولی که قطر، تعداد شاخه، طول و نوع خم میلگرد را نشان می‌ دهند، اساس اجرای کارگاه هستند.
  • بررسی علائم و اندازه‌ها: نمادهایی نظیر طول مهاری، کاور بتنی، ترازهای ارتفاعی و محل تقویت میلگرد باید به‌ صورت دقیق مطالعه شود.
  • رعایت کدهای ساختمانی: همیشه بندهای آیین‌نامه و تفسیر طراح را در جریان اجرای نقشه ملاک عمل قرار دهید.

با انجام این مراحل، مسلم است که کیفیت اجرای «نقشه آرماتور بندی فونداسیون» به‌طور چشمگیری ارتقاء یافته و انطباق با ضوابط و مقررات نیز تضمین می‌شود.



نکات کلیدی در حفظ استاندارد و ایمنی

ایمنی نیروی کار

هنگام آرماتور بندی و بتن‌ریزی فونداسیون، کارگران در معرض خطراتی همچون برخورد با میلگردهای برنده یا لغزش و سقوط قرار دارند. استفاده از تجهیزات حفاظت فردی (کلاه ایمنی، دستکش، کفش ایمنی و عینک محافظ) و آموزش ایمنی کارگاهی باید در اولویت قرار گیرد.



نگهداری میلگرد در محیط کارگاه

برای پیشگیری از زنگ‌ زدگی و خوردگی میلگردها، لازم است آن‌ ها در محیطی خشک و دور از رطوبت نگهداری شوند. در صورت نیاز، روی میلگردها پوشش موقت و استاندارد (مانند پلاستیک یا چادر) قرار گیرد تا در برابر باران، گرد و خاک یا سایر عوامل مخرب محافظت شوند.



هماهنگی بین گروه‌های مختلف

چون فونداسیون نخستین بخش اجرایی سازه است، لازم است تمامی گروه‌ های اجرایی (خاک‌برداری، بتن‌ریزی، آرماتوربندی، مهندسان نقشه‌بردار و غیره) هماهنگ با یکدیگر عمل کنند. هرگونه عدم هم‌خوانی در ترازهای ارتفاعی، تعیین نقاط مبنا یا جانمایی فونداسیون می‌ تواند موجب دوباره‌ کاری یا هزینه‌ های اضافی شود.



سوالات متداول



چرا نقشه آرماتور بندی فونداسیون حیاتی است؟

زیرا تعیین محل دقیق و تعداد میلگردها در فونداسیون نقش اصلی در تحمل بارهای سازه‌ ایی و تضمین ایمنی بنا دارد. هرگونه خطا می‌ تواند مقاومت و پایایی کل سازه را تحت تأثیر قرار دهد.



تفاوت اصلی بین فونداسیون منفرد و گسترده چیست؟

فونداسیون منفرد زیر ستون‌ های تکی اجرا می‌ شود و ابعاد محدود تری دارد، در حالی که فونداسیون گسترده کف کل ساختمان را پوشش می‌ دهد. درفونداسیون گسترده، حجم بتن و میلگردها بیشتر و نقشه آرماتور بندی پیچیده‌ تر است.



در ویرایش‌ های جدید مقررات ملی ساختمان چه مواردی به‌ روزرسانی شده‌ اند؟

در ویرایش‌ های جدید، دستورالعمل‌ هایی درباره طراحی لرزه‌ ایی فونداسیون، کنترل ترک‌ خوردگی، دوام بتن، و روش‌ های جدید وصله و مهار میلگردها ارائه شده است.



چگونه می‌ توان کیفیت اجرای آرماتور بندی فونداسیون را کنترل کرد؟

با انجام نظارت‌های منظم، تطبیق دادن اجرا با نقشه، بررسی قطر و نوع میلگرد، کنترل فاصله‌ ها و کاور بتنی مخصوصاً قبل از بتن‌ ریزی، و اعمال ضوابط آیین‌ نامه‌ ایی برش و خم‌ کاری می‌ توان کیفیت را تضمین کرد.



آیا نیاز است از میلگردهای پوشش‌دار در فونداسیون استفاده شود؟

در شرایط عادی، میلگرد معمولی مطابق استاندارد کافی است. اما در محیط‌ های خورنده (مانند مناطق ساحلی یا در تماس با آب‌های زیرزمینی خورنده)، استفاده از میلگرد اپوکسی‌ پوشش‌ دار یا فولاد ضدزنگ توصیه می‌ شود تا عمر مفید سازه افزایش یابد.



چگونه می‌ توان نقشه آرماتور بندی فونداسیون را بهتر خواند؟

با آشنایی اصولی با علائم، نمادها و جداول میلگردها، مطالعه دقیق پلان، مقطع و یادداشت‌ های طراح سازه، و توجه به دستورات تهران (مقررات ملی یا استانداردهای محلی) می‌ توان نقشه را به‌ درستی تفسیر نمود.



آیا در نقشه آرماتور بندی فونداسیون باید وضعیت آب زیرزمینی هم لحاظ شود؟

بله، در صورت بالا بودن تراز آب زیرزمینی یا احتمال نفوذ آب، ضوابط مخصوصی برای انتخاب میلگرد، کاور بتنی و عایق‌بندی بتن مدنظر قرار می‌گیرد.



نتیجه

نقشه آرماتور بندی فونداسیون اساس و پایه‌ای برای اجرای مطمئن فونداسیون در سازه‌های مختلف است. این نقشه با در نظر گرفتن نوع فونداسیون (منفرد، نواری، گسترده یا شمعی)، ملاحظات ژئوتکنیکی، ترکیبات بارگذاری و ضوابط آیین‌ نامه‌ ایی تهیه می‌ شود. همچنین آموزش نقشه خوانی فونداسیون ساختمان تنها راهی است که مجریان و ناظران بتوانند فعالیت‌ های اجرایی را با دقت بالا و کمترین خطا پیش ببرند. در ویرایش‌ های جدید مقررات ملی ساختمان، توجه ویژه‌ ایی به جنبه‌ های لرزه‌ ایی، کنترل ترک‌ خوردگی، دوام و کیفیت اجرا شده است. با رعایت اصول نظارت، فاصله کاور بتنی، کنترل وصله‌ ها، و اجرای صحیح خم میلگردها می‌ توان فونداسیونی مقاوم، پایدار و منطبق بر استانداردهای روز احداث کرد.

با رعایت تمامی موارد فوق، ضمن دستیابی به ایمنی و صرفه‌ جویی در هزینه‌ های نگهداری و تعمیرات آینده، سازه در برابر عوامل مخرب طبیعی و محیطی مقاوم خواهد بود. مهم‌ ترین نکته آن است که نقشه آرماتور بندی فونداسیون باید در تمام مراحل اجرایی، از زمان خاک‌ برداری تا پایان بتن‌ ریزی، با دقت و نظارت مداوم پیگیری شود تا سازه‌ ایی ایمن و بادوام، مطابق با ضوابط به‌ روز و نیازهای پروژه، حاصل گردد.
