اسکافلد چکشی ستاره ای
اسکافلد چکشی ستارهای یا داربست چکشی ستاره ای از انواع اسکافلد چکشی است که یک سیستم داربست مدولار است که با استفاده از حلقههای ستارهشکل روی پایههای عمودی و اتصال گوهای با ضربه چکش، ساختاری سریع، ایمن و مقاوم ایجاد میکند. این سیستم به دلیل سرعت نصب بالا، وزن مناسب و قابلیت استفاده مجدد، یکی از گزینههای اصلی برای کفراژبندی سقفهای بتنی، اجرای پلها و دسترسی به ارتفاعات در پروژههای ساختمانی و صنعتی محسوب میشود. قیمت اسکافلد ستارهای تحت تأثیر عواملی مانند ابعاد قطعات، ضخامت لوله، نوع پوشش و نوسانات بازار آهن قرار دارد و قیمتهای بهروز در همین صفحه قابل مشاهده است.
جک سقفی
داربست
قالب بتن خاص
اتصالات قالب بندی
داربست چکشی ستارهای چیست؟
اسکافلد چکشی ستارهای، یک نوع از داربستهای چکشی است که حلقههای ستاره شکل روی پایههای آن نصب شده است. در این سیستم، با قرار گرفتن پینهای مهارها درون حلقههای ستارهشکل، اتصالی سریع و محکم با ضربه چکش ایجاد میشود.
اتصال در این سیستم بهصورت گوهای انجام میشود، سر مهار افقی روی یکی از شاخههای گره ستارهای قرار میگیرد و گوه از بالا وارد محل اتصال میشود. با یک ضربه کنترلشده چکش، گوه پایین رفته و مهار را در جای خود قفل میکند.

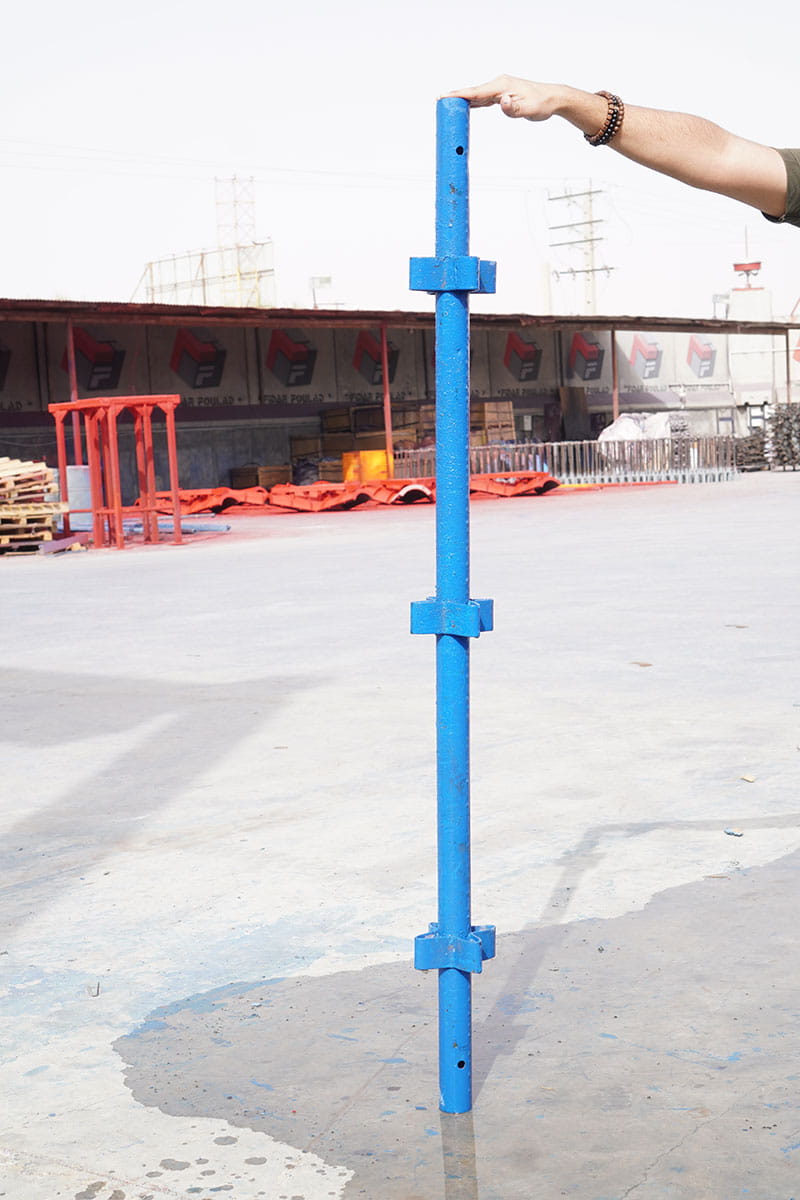

[caption id="attachment_6335" align="aligncenter" width="800"]
اسکافلد ستاره ای[/caption]
اجزای تشکیلدهنده اسکافلد ستاره ای
اسکافلد چکشی ستارهای از اجزای مشخص و استانداردی تشکیل شده است که هر یک نقش کلیدی در ایجاد ساختاری پایدار و ایمن ایفا میکنند.

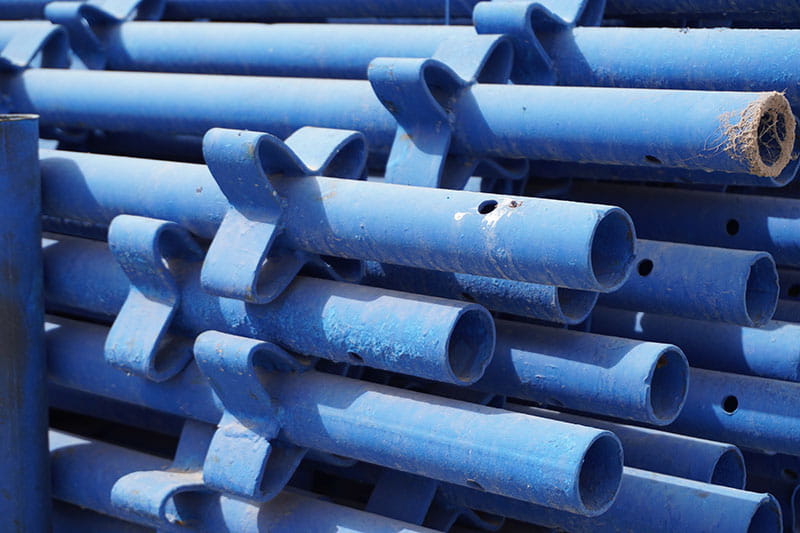

پایههای عمودی (با حلقههای ستارهای)
پایههای عمودی، عضو اصلی و عمودی سیستم و از جنس فولاد هستند که گرههای ستارهای (قطعه چهارشاخه) در فواصل مشخص روی آنها جوش داده شده است. این پایهها در اندازههای استاندارد و با قطر مشخص تولید میشوند.
مهارهای افقی (با پین در دو سر)
مهار افقی یک لوله فولادی با اتصالات پینمانند در دو سر است که برای اتصال به پایههای عمودی طراحی شده و در ابعاد استاندارد مختلفی تولید میشود. پینها روی شاخههای حلقه یا گره ستارهای قرار میگیرند. سر مهار باید بدون پیچش روی شاخه گره بنشیند و گوه در مسیر صحیح وارد شود.
کفشک و سرجک قابل رگلاژ
کفشک، قطعهای فلزی است که در انتهای پایههای عمودی نصب میشود. جنس آن معمولاً از فولاد یا چدن داکتیل (نشکن) است. سرجک قابل رگلاژ در بالاترین قسمت داربست نصب میشود و برای تنظیم دقیق ارتفاع و اتصال به قالب بتن یا تیرهای سقفی استفاده میشود. پایه یا سرجک قابل رگلاژ فقط برای تنظیم محدود تراز است و نباید بیش از محدوده مجاز تولیدکننده باز شود.
مغزی و گوه (برای قفل اتصالات)
مغزی و گوه، قطعات فلزی قفلکننده اتصالات در سیستم ستارهای هستند. پس از قرار گرفتن سر مهار افقی روی گره ستارهای، گوه از بالا وارد محل اتصال میشود و با ضربه چکش، مهار را در جای خود قفل میکند. برای باز کردن نیز ضربه باید در جهت آزادسازی گوه وارد شود؛ ضربه به لوله، جوش گره یا بدنه سر مهار میتواند قطعه را معیوب کند.
کاربردهای اسکافلد ستاره ای در صنعت ساختمان
اسکافلد چکشی ستارهای به دلیل استحکام، سرعت نصب و انعطافپذیری، در طیف گستردهای از پروژههای ساختمانی و صنعتی کاربرد دارد. در ادامه هر کدام از کاربردهای این سیستم را به اختصار توضیح میدهیم.
قالببندی سقفهای بتنی
یکی از اصلیترین کاربردهای اسکافلد ستارهای، کفراژبندی و اجرای سقفهای بتنی است. این داربستها به عنوان یک سازه موقت پشتیبان در زیر سقف قرار میگیرند و وزن بتن تازه و قالبها را تا زمان گیرش کامل تحمل میکنند.
پروژههای صنعتی و ساختمانی
اسکافلد ستارهای در پروژههای بزرگ و سنگین مانند احداث پلها، تونلها، برجهای بلند و ساختمانهای وسیع مسکونی کاربرد گستردهای دارد. مقاومت بالا و قابلیت تنظیم ارتفاع، آن را به گزینهای مناسب برای این پروژهها تبدیل کرده است.
دسترسی به ارتفاعات و نماکاری
این سیستم برای ایجاد سکوی دسترسی، اجرای عملیات نما، تعمیرات صنعتی و دسترسی به نقاط مرتفع در ساختمانها استفاده میشود. نصب و جداسازی سریع، آن را برای پروژههایی با نیاز به جابجایی مکرر بسیار کارآمد میسازد.

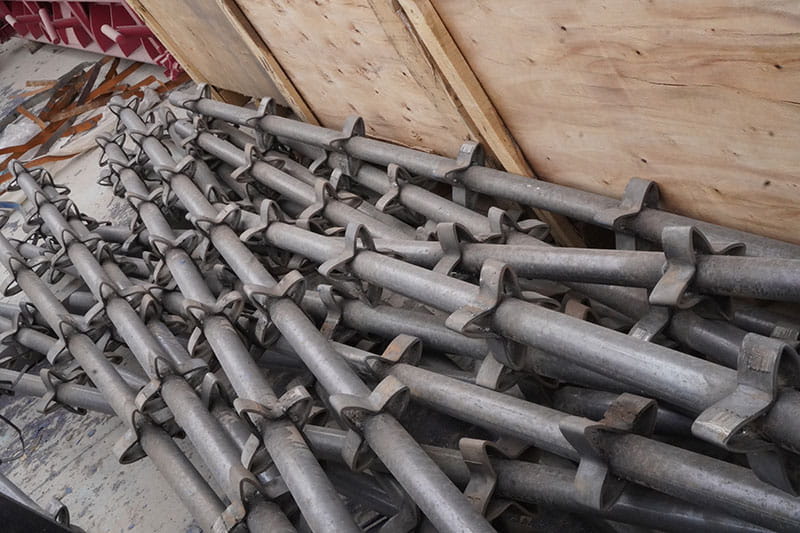

[caption id="attachment_6332" align="aligncenter" width="800"]
داربست چکشی ستاره ای[/caption]
مزایای اسکافلد چکشی ستاره ای
اسکافلد چکشی ستارهای به دلیل ساختار مدولار و حلقههای ستارهای شکل روی پایههای عمودی آن، مزایای متعددی نسبت به سایر سیستمهای داربست دارد. در زیر به برخی از این مزایا اشاره میکنیم.
نصب سریع با ضربه چکش
اتصال گوهای با چکش، نیاز به پیچ و مهره را از بین میبرد و باعث می شود مونتاژ و دمونتاژ بسیار سریع انجام شود. این ویژگی باعث کاهش چشمگیر زمان اجرا و هزینههای نیروی انسانی میشود.
وزن سبک و حملونقل آسان
اسکافلد ستارهای در مقایسه با برخی سیستمهای دیگر، از وزن مناسبتری برخوردار است که حمل، جابجایی و انبارش را آسانتر میکند. این ویژگی به کاهش هزینههای لجستیکی پروژه کمک میکند.
قیمت مناسبتر نسبت به کاپلاک
داربست ستارهای معمولاً قیمت مناسبتری نسبت به داربست کاپلاک دارد. البته قیمت نهایی به عوامل مختلفی مانند ابعاد، ضخامت لوله و نوسانات بازار بستگی دارد. برای اطلاع دقیق از قیمت، با کارشناسان فروش تماس بگیرید.
قابلیت استفاده مجدد
قطعات اسکافلد ستارهای در صورت نگهداری صحیح، دهها بار قابل استفاده هستند. قطعه سالم پس از پاکسازی و بازرسی میتواند در پروژه بعدی به کار رود.
مشخصات فنی و ابعاد استاندارد اسکافلد ستاره ای
اسکافلد چکشی ستارهای با مشخصات فنی مشخصی تولید میشود که در انتخاب نوع مناسب، نقش کلیدی دارد.
جدول ابعاد، وزن و ضخامت قطعات
| قطعه | ابعاد (متر) | وزن تقریبی (کیلوگرم) | ضخامت لوله |
|---|---|---|---|
| پایه عمودی | ۱ | ۴.۵ | ۲.۳ - ۳ میلیمتر |
| پایه عمودی | ۱.۵ | ۶.۸ | ۲.۳ - ۳ میلیمتر |
| پایه عمودی | ۲ | ۹ | ۲.۳ - ۳ میلیمتر |
| پایه عمودی | ۲.۵ | ۱۱ | ۲.۳ - ۳ میلیمتر |
| پایه عمژ | میلیمتر | ||
| مهار افقی | ۰.۵ | ۲.۷ | - |
| مهار افقی | ۰.۷۵ | ۳ | - |
| مهار افقی | ۱ | ۴ | - |
| مهار افقی | ۱.۵ | ۵.۵ | - |
| مهار افقی | ۲ | ۷ | - |
| مهار افقی | ۲.۵ | ۸ | - |
| مهار افقی | ۳ | ۹.۵ | - |
| کفشک | ۱۴×۱۴ سانتیمتر | ۱.۵ | - |
اعداد جدول بالا بر اساس اطلاعات موجود در منابع تنظیم شده است و بسته به تولیدکننده، ممکن است تفاوت داشته باشد.
جنس و کیفیت مواد اولیه
قطعات اسکافلد ستارهای از فولاد با کیفیت بالا (معمولاً ST37) ساخته میشوند. بیشتر قطعات با پوشش گالوانیزه تولید میشوند تا مقاومت بالایی در برابر زنگزدگی و شرایط سخت محیطی داشته باشند. کیفیت جوشکاری گرهها و سلامت اتصالات، از عوامل کلیدی در تعیین دوام و ایمنی سیستم است.
راهنمای خرید اسکافلد ستاره ای
برای خرید اسکافلد چکشی ستارهای با کیفیت و متناسب با نیاز پروژه، توجه به چند نکته کلیدی ضروری است. در ادامه، مهمترین مواردی که باید پیش از خرید بررسی کنید، آورده شده است.
نکات مهم خرید داربست ستاره ای
- ضخامت و کیفیت لولهها: ضخامت استاندارد لولهها معمولاً بین ۲.۳ تا ۳ میلیمتر است. لولههای با ضخامت کمتر، استحکام و دوام کافی برای تحمل بارهای سنگین را ندارند.
- سلامت حلقههای ستارهای: گرههای ستارهای که روی پایهها جوش داده میشوند، باید کاملاً سالم و بدون هرگونه تغییر شکل، ترک یا جوشکاری نامرغوب باشند. کیفیت این گرهها تأثیر مستقیم بر استحکام اتصال دارد.
- کیفیت گوه و اتصالات: گوهها و مغزیها باید بدون زنگزدگی و تغییر شکل باشند و بهراحتی در جای خود قرار گرفته و قفل شوند. هرگونه سایش یا تغییر شکل در این قطعات، ایمنی اتصال را به خطر میاندازد.
- پوشش گالوانیزه: برای افزایش مقاومت در برابر زنگزدگی و خوردگی، قطعات باید دارای پوشش گالوانیزه یا رنگ صنعتی باکیفیت باشند. این پوشش، طول عمر داربست را بهطور قابلتوجهی افزایش میدهد.
- یکنواختی ابعاد: ابعاد پایهها و مهارها باید استاندارد و یکدست باشد تا قطعات در زمان اجرا بهدرستی در کنار هم قرار گیرند. عدم تطابق ابعاد، ایجاد لقی و ناپایداری در سازه را به همراه دارد.
- استعلام سفارشی: قبل از خرید، نقشه، ارتفاع، نوع استفاده، مقدار بار و وضعیت بستر را با کارشناسان بررسی کنید. ظرفیت مجاز داربست به عوامل متعددی بستگی دارد و از ظاهر قطعه قابل تشخیص نیست. برای اطمینان از انتخاب صحیح، حتماً با کارشناسان فنی عمران مارکت مشورت کنید.
تفاوت اسکافلد ستاره ای نو و دست دوم
اسکافلد ستارهای دست دوم با قیمت پایینتر عرضه میشود، اما باید از سلامت ساختار، کیفیت جوشها و عدم وجود زنگزدگی شدید، اطمینان حاصل کنید. قطعه سالم پس از پاکسازی و بازرسی میتواند در پروژه بعدی به کار رود.
نکات ایمنی در استفاده از اسکافلد ستاره ای
رعایت نکات ایمنی در استفاده از اسکافلد ستارهای، ریسک بروز حوادث جبرانناپذیر را بسیار کاهش میدهد و ایمنی کارگران را تضمین میکند. مهمترین نکات عبارتند از:
- بازرسی قطعات: قبل از هر بار استفاده، پایهها، مهارها، گوهها و کفشکها را از نظر ترک، خمیدگی، زنگزدگی یا تغییر شکل بررسی کنید.
- رعایت فاصله استاندارد پایهها: فاصله بین پایهها، تعداد و آرایش آنها باید بر اساس نقشه اجرایی و محاسبات مهندسی تعیین شود.
- نحوه ضربه زدن به گوه: ضربه چکش باید فقط به گوه وارد شود. ضربه به لوله، جوش گره یا بدنه سر مهار میتواند قطعه را معیوب کند. برای باز کردن نیز ضربه باید در جهت آزادسازی گوه وارد شود.
- ممنوعیت بارگذاری بیش از حد: ظرفیت تحمل بار داربست از روی ظاهر قطعه قابل تشخیص نیست و به عواملی مانند ضخامت و قطر لوله، جنس فولاد، کیفیت جوش، فاصله گرهها و طول مهارها بستگی دارد؛ تعیین بار مجاز باید با محاسبات دقیق مهندسی انجام شود.
- شرایط جوی: ترجیحا در شرایط نامساعد جوی مانند طوفان، بارش شدید و یخبندان از اسکافولد استفاده نکنید. ریسک حادثه در چنین شرایطی خیلی بالاست.
- نصب عمودی و تراز: پس از چیدمان پایهها، با استفاده از پیچهای تنظیم سرجکها، ارتفاع و تراز افقی داربست را بهدقت تنظیم کنید. این کار از تمرکز بار بر روی چند پایهی خاص جلوگیری کرده و پایداری کلی سازه را افزایش میدهد.
- جمعآوری و نگهداری: پس از پایان کار، داربست را به ترتیب معکوس (گوه، مهار، پایه) جمعآوری کنید. قطعات را تمیز کنید و در فضایی خشک و سرپوشیده، دور از رطوبت و زمین، نگهداری کنید. محافظت از گوهها و حلقههای ستارهای در برابر زنگزدگی، عمر مفید و قابلیت استفادهی مجدد سیستم را افزایش میدهد.
مقایسه اسکافلد ستاره ای با سایر سیستمهای داربست
برای انتخاب بهترین سیستم داربست، شناخت تفاوتهای کلیدی بین گزینههای موجود ضروری است.
مقایسه داربست ستاره ای با داربست کاپلاک
داربست ستارهای و کاپلاک هر دو در دسته داربستهای چکشی قرار میگیرند، اما تفاوت اصلی در نوع اتصال است. در ستارهای، اتصال از طریق حلقههای ستارهشکل و گوه چکشی انجام میشود، در حالی که در کاپلاک از قفلهای فنجانی (کاسهای) استفاده میشود. داربست ستارهای با اتصال گوهای و استحکام بالا، برای تحمل بارهای متمرکز در ارتفاع طراحی شده است. داربست کاپلاک اما با قفلهای فنجانی و سرعت نصب بالا، برای اجرای سریع سقفهای بتنی و سطوح گسترده انتخاب بهتری است.
مقایسه اسکافولد ستاره ای با داربست مثلثی
داربست مثلثی با فریمهای مثلثی شکل و عرض ثابت ۱۲۰ سانتیمتر، بیشتر برای زیرسازی سقفهای بتنی با ارتفاع متوسط استفاده میشود. اسکافلد ستارهای اما انعطافپذیری بیشتری در چیدمان داشته و برای پروژههای با ارتفاع بیشتر و دسترسی به نقاط مختلف مناسبتر است.
قیمت داربست چکشی ستاره ای
قیمت اسکافلد چکشی ستارهای تحت تأثیر عوامل متعددی قرار دارد و دچار نوسانات مختلفی است. در ادامه در خصوص این موارد صحبت میکنیم.
عوامل مؤثر بر قیمت
- ابعاد و وزن قطعات: پایههای بلندتر و مهارهای با طول بیشتر، وزن بیشتری دارند و طبیعتاً قیمت بالاتری نیز خواهند داشت.
- ضخامت لوله: لولههای با ضخامت بیشتر (تا ۳ میلیمتر) استحکام و دوام بالاتری دارند و در نتیجه قیمت بیشتری نسبت به نمونههای با ضخامت پایینتر (۲.۳ میلیمتر) دارند.
- کیفیت اتصالات (گوهها و حلقههای ستارهای): گوهها و حلقههای ستارهای از قطعات کلیدی و تأثیرگذار بر قیمت هستند. هرچه کیفیت ساخت و جنس این قطعات بهتر باشد، قیمت نهایی افزایش مییابد.
- نوع پوشش: قطعات با پوشش گالوانیزه، مقاومت بیشتری در برابر زنگزدگی و خوردگی دارند و نسبت به نمونههای بدون پوشش یا با رنگ معمولی، قیمت بالاتری دارند.
- حجم سفارش: خرید عمده معمولاً با تخفیف همراه است و قیمت هر واحد را کاهش میدهد. بنابراین، برای پروژههای بزرگ، خرید عمده میتواند بهصرفهتر باشد.
- نوسانات بازار آهن: قیمت مواد اولیه (فولاد) تأثیر مستقیمی بر قیمت نهایی دارد. با افزایش یا کاهش قیمت آهن، قیمت اسکافلد ستارهای نیز تغییر میکند.
قیمت اسکافلد ستارهای دست دوم
قیمت اسکافلد ستارهای دست دوم به طور قابلتوجهی پایینتر از نمونههای نو است. عوامل مؤثر بر قیمت دست دوم شامل سالم بودن ساختار، کیفیت جوشها، عدم وجود زنگزدگی شدید و تعداد دفعات استفاده است. برای اطلاع از قیمت دقیق و بهروز، با کارشناسان فروش عمران مارکت تماس بگیرید.
خرید داربست چکشی ستاره ای از عمران مارکت
عمران مارکت با ارائهی انواع اسکافلد چکشی اعم از ستارهای و مدل های دیگر آن در ابعاد استاندارد و با کیفیت بالا، همراه با مشاورهی تخصصی برای انتخاب قطعات متناسب با پروژه، فرآیند خرید را برای شما آسان میکند. در صورت نیاز به قطعات با ابعاد خاص یا سفارشهای ویژه، تیم ما آمادهی تأمین نیاز شماست.
برای ثبت سفارش و مشاوره با کارشناسان فروش عمران مارکت با شماره ۰۲۵۳۳۵۵۸۸۸۸ تماس بگیرید.
بله، بسیاری از تأمینکنندگان معتبر امکان اجاره اسکافلد ستارهای را برای پروژههای کوتاهمدت فراهم میکنند.
ظرفیت باربری به عوامل مختلفی مانند قطر و ضخامت لوله، جنس فولاد، کیفیت جوش، فاصله گرهها، طول مهار بستگی دارد. ظرفیت مجاز از ظاهر قطعه قابل تشخیص نیست و برای محاسبه دقیق، باید با مهندس سازه مشورت کرد.
اسکافلد ستارهای برای کفراژبندی سقفهای بتنی، اجرای پلها، تونلها، برجهای بلند، پروژههای صنعتی، نماکاری و دسترسی به ارتفاعات مناسب است.
تفاوت اصلی در نوع اتصال است. اسکافلد ستارهای از حلقههای ستارهشکل و گوه چکشی استفاده میکند، در حالی که کاپلاک از قفلهای فنجانی (کاسهای) برای اتصال استفاده میکند.
