جک سقفی عراقی

جک عراقی چیست؟

جک عراقی که با نام‌های «جک U شکل»، «جک صادراتی» و «جک سقفی عراقی» نیز شناخته می‌شود، نوعی جک سقفی با سرجک خاص به شکل ناودانی (U) است که معمولاً برای صادرات به کشورهای همسایه، به‌ویژه عراق، افغانستان و تاجیکستان تولید می‌شود و به همین دلیل به «جک سقفی صادراتی» نیز معروف است. این جک مانند سایر جک‌های سقفی، یک سازه‌ی موقت و قابل تنظیم است که در زیر تیرک یا میله‌های بتن‌ریزی قرار می‌گیرد و برای تحمل بار سنگین سقف بتنی در حین بتن‌ریزی تا زمان گیرش کامل، استفاده می‌شود. جک عراقی با کنترل فشار سقف و عملکرد به‌عنوان تکیه‌گاه، از فروریزی و تخریب سقف جلوگیری کرده و به بتن‌ریزی ایمن کمک می‌کند.

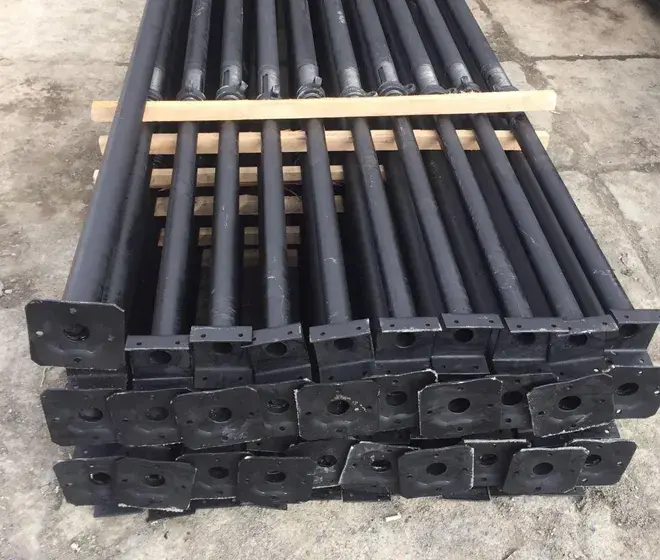

جک عراقی U شکل

جک سقفی عراقی U شکل از پرکاربردترین نوع جک‌ها در ساخت پروژه‌های ساختمانی است. این مدل جک، به‌عنوان تکیه‌گاه برای یک عدد تیرک سقف و برای سقف‌هایی که تازه بتن‌ریزی شده‌اند، استفاده می‌شود. مانند دیگر جک‌های سقفی، تنظیم ارتفاع برای جک‌های عراقی U شکل نیز باید انجام شود و ارتفاع همه این جک‌ها باید به یک اندازه باشد. جک‌های عراقی یودار معمولاً در ابعاد ۴ و ۶ متری نیز تولید می‌شوند و با توجه به ارتفاع و بلندی سقف، باید یکی از ابعاد استاندارد انتخاب و استفاده شود.

اجزای تشکیل‌دهنده جک عراقی

یک جک سقفی عراقی استاندارد از سه بخش اصلی تشکیل شده است که هر کدام نقش حیاتی در عملکرد و ایمنی آن دارند:

• لوله نری (قسمت بالایی): لوله‌ای با قطر ۵ سانتی‌متر که در بالا قرار گرفته و سرجک U شکل به آن متصل می‌شود.
• لوله مادگی (قسمت پایینی): لوله‌ای با قطر ۶ سانتی‌متر که بخش پایینی جک را تشکیل می‌دهد و لوله نری درون آن حرکت می‌کند؛ در انتهای آن، کفی جک برای جلوگیری از نشست روی زمین نرم قرار دارد.
• رزوه (مهره تنظیم): قطعه رزوه‌دار در محل اتصال دو لوله که با چرخاندن آن، ارتفاع جک به‌دقت تنظیم می‌شود. رزوه جک عراقی معمولاً در اندازه ۲۰ سانتی‌متر ساخته می‌شود.

خرید رزوه جک سقفی

لوله پایینی (نری) در حالت استاندارد ۶ سانتی‌متر قطر و ۲.۵ میلی‌متر ضخامت دارد و لوله بالایی (مادگی) دارای ۵ سانتی‌متر قطر و ۲.۵ میلی‌متر ضخامت است.

مشخصات فنی جک عراقی

جک‌های عراقی با مشخصات فنی مشخصی تولید می‌شوند که این مشخصات در انتخاب نوع مناسب، نقش کلیدی دارند.

ابعاد استاندارد جک عراقی

جک‌های عراقی در سایزهای استاندارد ۳.۵، ۴، ۴.۵ و ۵ متری تولید می‌شوند. جک ۳.۵ متری به دلیل سهولت در اجرا و ایمنی بیشتر، متداول‌ترین سایز در بازار است.

ظرفیت تحمل بار جک عراقی

ظرفیت باربری جک عراقی به ضخامت لوله‌ها بستگی دارد. جک‌های سبک (ضخامت ۲ میلی‌متر) تا حدود ۱ تن و جک‌های سنگین (ضخامت ۲.۵ میلی‌متر) تا ۱.۵ تن بار را تحمل می‌کنند.

ارتفاع باز و بسته جک عراقی

جک‌های عراقی با مکانیزم تلسکوپی، قابلیت تنظیم ارتفاع را دارند. به‌عنوان مثال، در جک ۳.۵ متری، ارتفاع لوله مادگی ۱.۵ متر و ارتفاع لوله نری ۲ متر است.

جدول مشخصات فنی جک عراقی

کاربرد جک عراقی در ساختمان سازی

جک عراقی به‌عنوان یک ابزار چندمنظوره، در بخش‌های مختلف پروژه‌های ساختمانی کاربرد دارد.

استفاده در سقف‌های بتنی

جک عراقی در اجرای انواع سقف‌های بتنی از جمله دال بتنی، تیرچه بلوک، سقف وافل، سقف کامپوزیت، سقف کرومیت و طاق ضربی کاربرد دارد. بیشترین استفاده از آن زمانی است که سقف تازه بتن‌ریزی شده و در زیر تیرچه‌ها و سقف‌های دال بتنی قرار می‌گیرد.

استفاده در قالب‌بندی و شمع‌بندی

این جک به‌عنوان یک تکیه‌گاه مطمئن در فرآیند قالب‌بندی و شمع‌بندی (شمع‌زنی) بتن، قبل از بتن‌ریزی در زیر تیرچه و سقف قرار داده می‌شود. سرجک U شکل آن، امکان قرارگیری دقیق‌تر زیر تیرچه‌ها را فراهم می‌کند. جک‌های سقفی در واقع همان شمع‌های فلزی هستند که به‌عنوان یک سیستم حمایتی و نگهدارنده موقت برای بخش‌های مختلف سازه، به‌ویژه سقف، در حین بتن‌ریزی نقش کلیدی ایفا می‌کنند و از ریزش یا تغییر شکل سقف جلوگیری می‌کنند.

استفاده در پروژه‌های عمرانی

جک عراقی به دلیل طراحی خاص و توانایی تحمل بار بالا، در پروژه‌های عمرانی بزرگ مانند پل‌سازی، سدسازی و سازه‌های صنعتی نیز استفاده می‌شود.

مزایا و معایب جک عراقی

جک عراقی مانند هر محصول دیگری، دارای مزایا و معایبی است که باید در نظر گرفته شوند.

مزایای جک عراقی

• سرجک U شکل منحصربه‌فرد: ویژگی اصلی این جک، سرجک U شکل آن است که آن را از سایر جک‌ها متمایز می‌کند و قرارگیری دقیق‌تر و ایمن‌تر زیر تیرچه‌ها را ممکن می‌سازد.
• وزن سبک‌تر: یکی از مهم‌ترین مزایای جک عراقی، وزن کمتر آن نسبت به سایر جک‌های ساختمانی مانند جک صلیبی است که حمل‌ونقل و جابجایی آن را آسان‌تر و مقرون‌به‌صرفه‌تر می‌کند.
• مقاومت و استحکام بالا: این جک‌ها با استفاده از لوله‌های فولادی طراحی شده‌اند که مقاومت بالایی دارند و می‌توانند وزن تا ۱.۵ تن یا بیشتر را تحمل کنند. طراحی آنها فشار را به‌طور یکنواخت به پایه منتقل می‌کند و از خمیدگی جلوگیری می‌نماید.
• تنوع در اندازه: این جک‌ها در اندازه‌های استاندارد از ۳.۵ تا ۵ متر (و در برخی مدل‌ها تا ۶ متر) تولید می‌شوند که امکان انتخاب متناسب با نیاز پروژه را فراهم می‌کند.
• تولید در دو نوع سبک و سنگین: جک عراقی در دو نوع سبک (ضخامت ۲ میلی‌متر) و سنگین (ضخامت ۲.۵ میلی‌متر) تولید می‌شود که انتخاب را بر اساس حجم بتن‌ریزی ممکن می‌سازد.
• قابلیت تنظیم ارتفاع: این جک‌ها با استفاده از رزوه، قابلیت تنظیم دقیق ارتفاع را دارند که امکان تطبیق با شرایط مختلف سقف را فراهم می‌کند.
• کاربرد گسترده: از این جک در اجرای انواع سقف‌ها مانند دال بتنی، تیرچه بلوک، سقف کامپوزیت، کرومیت و طاق ضربی استفاده می‌شود.
• مناسب برای صادرات: به دلیل تقاضای بالا در کشورهای همسایه، به‌ویژه عراق، این جک به‌عنوان یک محصول صادراتی شناخته می‌شود.

معایب جک عراقی

• محدودیت در کاربرد زیر تیرها: یکی از معایب اصلی جک عراقی، محدودیت در استفاده زیر تیرها است که آن را برای برخی کاربردها کمتر مناسب می‌کند.
• استفاده کمتر در قالب‌بندی: به دلیل طراحی خاص سرجک، کاربرد آن در قالب‌بندی و ساخت‌وساز نسبت به جک‌های صلیبی کمتر است.
• ابعاد کوچک سرجک: اندازه کوچک سرجک U شکل نسبت به سرجک پهن جک صلیبی، ممکن است در برخی پروژه‌ها محدودیت ایجاد کند.
• تفاوت در نحوه بسته شدن رزوه: رزوه جک عراقی به‌صورت چپ‌گرد بسته می‌شود که با رزوه راست‌گرد جک‌های صلیبی تفاوت دارد و ممکن است برای برخی کاربران جدید باشد.

نحوه استفاده از جک عراقی

استفاده صحیح از جک عراقی، تأثیر مستقیمی بر ایمنی و کیفیت نهایی پروژه دارد.

نصب جک عراقی

برای نصب صحیح جک عراقی، ابتدا جک را در زیر سقف قرار دهید و با استفاده از رزوه، ارتفاع آن را به‌دقت تنظیم کنید تا سرجک U شکل به‌خوبی زیر تیرچه یا قالب قرار گیرد. جک باید کاملاً به‌صورت عمود (شاقول) نصب شود تا بار به‌درستی به زمین منتقل شود. در نهایت، با استفاده از پین‌های فنردار، ارتفاع جک را در محل مورد نظر قفل کنید.

جمع‌آوری و نگهداری

پس از اتمام کار و رسیدن بتن به مقاومت کافی، جک‌ها را به ترتیب و با دقت جمع‌آوری کنید. برای افزایش طول عمر، جک‌ها را پس از هر بار استفاده تمیز کرده و در محل خشک و سرپوشیده نگهداری کنید.

نکات ایمنی هنگام استفاده از جک عراقی

رعایت نکات ایمنی هنگام کار با جک‌های سقفی، از بروز حوادث جبران‌ناپذیر جلوگیری می‌کند.

حداکثر ظرفیت مجاز

هرگز از جک عراقی با ظرفیت باربری کمتر از وزن واقعی سقف استفاده نکنید. جک‌های سبک (ضخامت ۲ میلی‌متر) تا حدود ۱ تن و جک‌های سنگین (ضخامت ۲.۵ میلی‌متر) تا ۱.۵ تن بار را تحمل می‌کنند.

نکات مهم در نصب

• جک باید کاملاً عمود (شاقول) نصب شود.
• پایه جک باید روی سطحی محکم و صاف (ترجیحاً بتنی) قرار گیرد تا از نشست و تغییر شکل جلوگیری شود.
• در سقف‌های سنگین، فاصله جک‌ها را کاهش دهید تا از تحمل بار و ایمنی کافی اطمینان حاصل کنید.
• هرچند جک عراقی تا سایز ۵ متر تولید می‌شود، ولی ترجیحاً برای ارتفاع بیشتر از ۴ متر به‌جای جک از اسکافلد فلزی استفاده کنید.

اشتباهات رایج کاربران

• استفاده از جک با ظرفیت باربری نامناسب
• نصب جک روی سطح ناهموار یا سست
• عدم رعایت فاصله استاندارد بین جک‌ها
• برداشت زودهنگام جک‌ها قبل از رسیدن بتن به مقاومت کافی

تفاوت جک عراقی با جک سقفی ایرانی

جک عراقی و جک سقفی ایرانی تفاوت‌های اساسی در طراحی، کاربرد و بازار هدف دارند.

تفاوت در سرجک‌ها

تفاوت اصلی و بنیادین این دو نوع جک، در نوع «سرجک» یا همان صفحه تماس بالایی آنهاست که تأثیر مستقیمی بر کاربرد و عملکردشان دارد. جک عراقی مجهز به یک سرجک U شکل (ناودانی) است که به‌طور خاص برای قرارگیری دقیق و ایمن زیر تیرچه‌ها و تیرهای سقفی طراحی شده است. در مقابل، جک‌های سقفی رایج در ایران (مانند جک صلیبی) دارای سرجک T شکل یا صلیبی هستند که برای پوشش دادن سطح وسیع‌تری از سقف طراحی شده‌اند و پایداری بیشتری در کاربردهای عمومی دارند. در ساختار جک‌های عراقی، این سرجک U شکل با استفاده از ورق فلزی شکل گرفته و به بالای لوله نری متصل می‌شود.

سایر تفاوت‌های فنی

• رزوه جک سقفی عراقی ارتفاع بیشتری نسبت به جک‌های سقفی ایرانی دارد و از رزوه‌های خاص همراه با میله مهار استفاده می‌کند.
• وزن جک‌های سقفی عراقی نسبت به مدل ایرانی سبک‌تر است.
• محل قرارگیری سوراخ‌های صلیب در جک سقفی عراقی نسبت به یکدیگر کمتر از مدل ایرانی است.
• رزوه جک عراقی به‌صورت چپ‌گرد باز می‌شود، در حالی‌که رزوه جک‌های ایرانی به‌صورت راست‌گرد باز می‌شود.
• ابعاد پلیت کف یا کفی‌گیر جک عراقی ۱۲ در ۱۲ سانتی‌متر است، در حالی‌که این ابعاد برای جک سقفی ایرانی ۱۰ در ۱۰ سانتی‌متر است.

تفاوت تحمل بار

هر دو نوع جک (عراقی و ایرانی) توانایی تحمل بار تا ۱.۵ تن را دارند، اما طراحی خاص سرجک U شکل در جک عراقی، آن را برای کاربردهای تخصصی‌تری مانند مهار و تحمل بار زیر تیرچه‌ها و سقف‌های دال بتنی مناسب‌تر ساخته است. این نوع سرجک، بار را به‌طور متمرکزتری بر روی تیرچه‌ها منتقل می‌کند، در حالی‌که سرجک پهن‌تر T شکل در جک‌های ایرانی، بار را بر روی سطح وسیع‌تری از قالب یا سقف پخش می‌کند.

تفاوت قیمت

قیمت جک عراقی به دلیل طراحی خاص سرجک U شکل، هزینه‌های تولید مرتبط با آن و همچنین هدف صادراتی آن (که ممکن است شامل استانداردهای خاص و هزینه‌های حمل‌ونقل باشد)، معمولاً با جک‌های ایرانی تفاوت دارد. جک‌های عراقی ممکن است گاهی قیمت بالاتری داشته باشند، اما این تفاوت قیمت باید در کنار کاربرد تخصصی‌تر و طراحی منحصربه‌فرد آنها سنجیده شود.

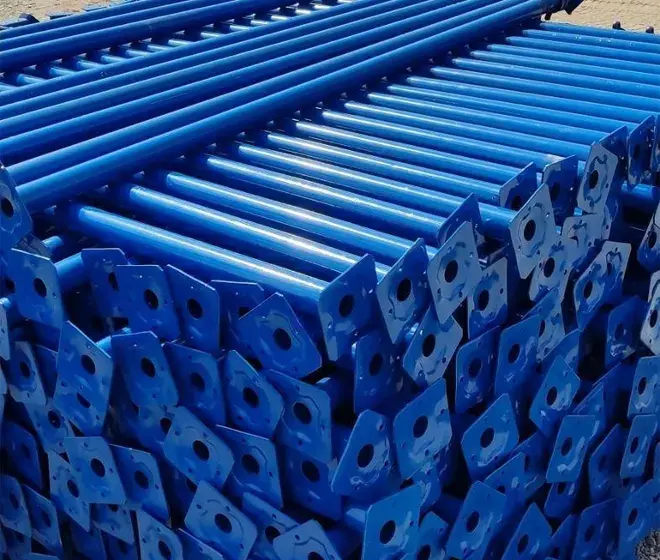

قیمت جک عراقی

قیمت جک عراقی تحت تأثیر عوامل متعددی قرار دارد که شناخت آنها کمک می‌کند تا خریدی آگاهانه و متناسب با نیاز پروژه داشته باشید.

عوامل موثر بر قیمت جک عراقی

• ضخامت و کیفیت لوله‌ها: جک‌های سنگین با ضخامت ۲.۵ میلی‌متر قیمت بالاتری نسبت به نوع سبک (۲ میلی‌متر) دارند. البته در بعضی موارد هم قیمت‌ها یکسان هستند؛ همیشه قیمت‌های روز را چک کنید.
• سایز و ارتفاع جک: هرچه ارتفاع جک بیشتر باشد، قیمت آن نیز افزایش می‌یابد.
• نوسانات بازار آهن: قیمت مواد اولیه به‌طور مستقیم بر قیمت تمام‌شده جک تأثیر می‌گذارد.

کاملاً مشهود است که ابعاد و مدل‌های مختلف جک سقفی عراقی، با توجه به میزان مواد اولیه به‌کاررفته، قیمت متفاوتی دارند؛ هرچه مواد و فلز به‌کاررفته در جک بیشتر و ابعاد بزرگ‌تر باشد، به همان میزان قیمت نیز افزایش می‌یابد.

قیمت جک عراقی نو و دست دوم

قیمت جک‌های عراقی دست دوم به‌طور قابل‌توجهی پایین‌تر از نمونه‌های نو است. عوامل مؤثر بر قیمت جک دست دوم شامل سالم بودن ساختار، کیفیت جوش‌ها، سلامت رزوه و تعداد دفعات استفاده است. خرید جک دست دوم می‌تواند برای پروژه‌های با بودجه محدود یا کوتاه‌مدت گزینه‌ی مناسبی باشد.

راهنمای کامل خرید جک عراقی

برای خرید یک جک عراقی مناسب و مطمئن، به نکات زیر توجه کنید.

نکات تشخیص جک عراقی باکیفیت

• کیفیت جوش‌ها: جوش‌ها باید یکنواخت، بدون ترک یا تخلخل باشند. جوش CO2 نشان‌دهنده کیفیت بالاتر و دوام بیشتر است.
• ضخامت لوله: ضخامت را با کولیس اندازه‌گیری کنید؛ برای جک سبک ۲ میلی‌متر و برای جک سنگین ۲.۵ میلی‌متر استاندارد است.
• سلامت رزوه: رزوه باید به‌راحتی حرکت کند و بدون زنگ‌زدگی یا آسیب باشد.
• پوشش محافظ: جک‌های با پوشش گالوانیزه گرم یا رنگ کوره‌ای، مقاومت بالاتری در برابر زنگ‌زدگی دارند.
• خرید از تولیدکننده معتبر: از تأمین‌کننده‌ای خرید کنید که ضمانت کیفیت، استانداردهای تولید و خدمات پس از فروش ارائه می‌دهد.

اجاره جک عراقی یا خرید؟

انتخاب بین اجاره و خرید جک عراقی به‌عنوان یکی از تجهیزات قالب‌بندی، به شرایط پروژه شما بستگی دارد.

در موارد زیر اجاره جک عراقی بهتر است:

• پروژه کوتاه‌مدت یا یک‌بار مصرف است.
• بودجه اولیه محدود دارید و نمی‌خواهید سرمایه زیادی را بلوکه کنید.
• فضای کافی برای انبار در اختیار ندارید.
• به تنوع در نوع و سایز جک نیاز دارید.

اگر شرایط شما با موارد زیر مشابه است، خرید جک عراقی پیشنهاد می‌شود:

• پروژه بلندمدت و پرتکرار است.
• به کنترل کامل بر کیفیت و زمان‌بندی نیاز دارید.
• امکان سفارشی‌سازی قالب بر اساس نیاز پروژه دارید.
• به دنبال افزایش ارزش دارایی‌های شرکت هستید.

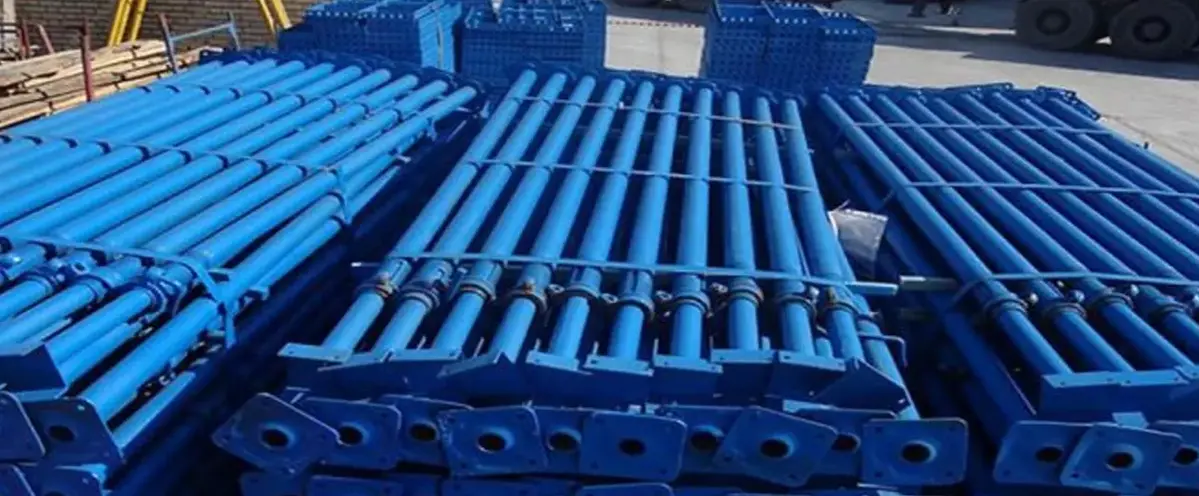

خرید جک عراقی از عمران مارکت

عمران مارکت به‌عنوان یکی از تأمین‌کنندگان معتبر تجهیزات قالب‌بندی بتن، انواع جک‌های عراقی نو و دست دوم باکیفیت را با قیمت رقابتی به پیمانکاران و مجریان پروژه‌های عمرانی عرضه می‌کند.

مزایای خرید جک عراقی از عمران مارکت:

• کیفیت تضمینی: استفاده از لوله‌های بدون درز (مانیسمان)، جوش CO2 و رزوه‌های باکیفیت
• قیمت رقابتی: خرید مستقیم از کارخانه و حذف واسطه‌ها
• مشاوره تخصصی: راهنمایی در انتخاب نوع، سایز و تعداد جک مناسب بر اساس نیاز پروژه
• پشتیبانی و گارانتی: همراه با خدمات پس از فروش و ضمانت کیفیت

برای ثبت سفارش و دریافت مشاوره تخصصی، با کارشناسان فروش عمران مارکت از طریق شماره تماس ۰۲۵-۳۳۵۵۸۸۸۸ ارتباط برقرار کنید.

سوالات متداول درباره جک عراقی

جک عراقی چیست و چه کاربردی دارد؟

جک عراقی نوعی جک ساختمانی با سرجک U شکل است که عمدتاً برای صادرات به کشورهای همسایه تولید می‌شود. این جک به‌عنوان تکیه‌گاه موقت زیر تیرچه‌ها و سقف‌های بتنی قرار می‌گیرد و در انواع سقف‌های دال بتنی، تیرچه بلوک، کامپوزیت، کرومیت و طاق ضربی کاربرد دارد.

چرا به آن جک عراقی می‌گویند؟

به دلیل تقاضای بالای این نوع جک در کشور عراق، به «جک عراقی» معروف شده است. در بازارهای بین‌المللی با نام «جک U شکل صادراتی» نیز شناخته می‌شود.

جک عراقی در چه ارتفاع‌هایی تولید می‌شود؟

جک‌های عراقی U شکل در ارتفاع‌های استاندارد ۳.۵، ۴، ۴.۵ و ۵ متری تولید می‌شوند. سایز ۳.۵ متری متداول‌ترین و پرکاربردترین نوع آن است.

جک عراقی در چه ضخامت‌هایی تولید می‌شود؟

جک عراقی در دو نوع سبک (ضخامت ۲ میلی‌متر) و سنگین (ضخامت ۲.۵ میلی‌متر) تولید می‌شود که نوع سنگین مقاومت فشاری بیشتری دارد.

جک عراقی از چه اجزایی تشکیل شده است؟

جک عراقی از سه بخش اصلی تشکیل شده است: لوله نری (بالایی) با قطر ۵ سانتی‌متر، لوله مادگی (پایینی) با قطر ۶ سانتی‌متر و رزوه برای تنظیم ارتفاع.

مهم‌ترین مزایای جک عراقی چیست؟

سرجک U شکل منحصربه‌فرد، وزن سبک‌تر نسبت به جک‌های دیگر، مقاومت بالا تا ۱.۵ تن و کاربرد گسترده در انواع سقف‌های بتنی از مهم‌ترین مزایای آن است.

معایب جک عراقی چیست؟

مهم‌ترین معایب جک عراقی به محدودیت در نوع کاربری و ابعاد کوچک‌تر سرجک آن برمی‌گردد. سرجک U شکل این جک، آن را برای قرارگیری زیر یک تیرک یا لوله مناسب می‌سازد و به همین دلیل، پوشش سطح کمتری نسبت به جک‌های صلیبی دارد. این ویژگی باعث می‌شود کاربرد آن در قالب‌بندی و برخی پروژه‌های داخلی که نیاز به سرجک پهن‌تری دارند، محدودتر باشد.

فاصله استاندارد جک‌های عراقی از یکدیگر چقدر است؟

فاصله جک‌ها معمولاً بین ۸۰ تا ۱۰۰ سانتی‌متر است. در صورت افزایش وزن و فشار سقف، این فاصله باید کاهش یابد.

ظرفیت باربری جک سقفی عراقی چقدر است؟

ظرفیت باربری جک سقفی عراقی به نوع آن (سبک یا سنگین) بستگی دارد و معمولاً بین ۱ تا ۱.۵ تن است. در انتخاب ظرفیت باربری مناسب، باید مجموع بار مرده (وزن دائمی سازه شامل وزن خودِ بتن، تیرها، سقف و...) و بار زنده (بارهای موقتی مانند وزن کارگران، مصالح، تجهیزات و لرزش ناشی از بتن‌ریزی) را محاسبه کنید.

قیمت جک عراقی تحت تأثیر چه عواملی است؟

قیمت جک عراقی به ضخامت لوله (سبک یا سنگین)، ارتفاع جک، کیفیت ساخت و نوسانات بازار آهن بستگی دارد.

آیا خرید جک عراقی دست دوم مقرون‌به‌صرفه است؟

بله، خرید جک دست دوم برای پروژه‌های با بودجه محدود مناسب است، اما حتماً سلامت ساختار، کیفیت جوش‌ها و سلامت رزوه را بررسی کنید.

تفاوت جک عراقی با جک سقفی صلیبی چیست؟

تفاوت اصلی در نوع سرجک است. جک عراقی سرجک U شکل دارد و برای نگهداری تیرچه‌ها مناسب است، در حالی‌که جک صلیبی سرجک T شکل دارد و سطح وسیع‌تری از سقف را پوشش می‌دهد.

چرا جک عراقی در پروژه‌های ساختمانی محبوب است؟

جک عراقی به دلیل طراحی خاص سرجک U شکل، وزن سبک‌تر و کاربرد گسترده در انواع سقف‌های بتنی، به‌ویژه در پروژه‌های صادراتی به کشورهای همسایه، بسیار محبوب است.
